Kontroler Lotu BetaFPV Matrix 1S Brushless 3IN1
Pierwotna cena wynosiła: 249,00 zł.189,00 złAktualna cena wynosi: 189,00 zł.
Najniższa cena z 30 dni przed obniżką: 249,00 zł.
Kontroler Lotu BetaFPV Matrix 1S Brushless 4IN1
BetaFPV Matrix 1S Brushless 4IN1 to kompaktowy kontroler lotu AIO do lekkich dronów FPV 1S. Model łączy najważniejsze funkcje w jednej płytce, dlatego oszczędza miejsce w małych whoopach. Ponadto ułatwia budowę lekkiego i sprawnego zestawu FPV. BetaFPV Matrix 1S Brushless 4IN1 sprawdzi się podczas napraw, modernizacji oraz składania dronów 1S.
249,00 zł
Brak w magazynie
Brak w magazynie
2
Osoby oglądające teraz ten produkt!
-
InPost Paczkomat
Dostawa do wybranego urządzenia lub punktu
od 17,99 zł
-
Przesyłka kurierska
Dostawa pod wskazany adres
od 19,99 zł
Metody płatności:
Opis
Kontroler Lotu Matrix 1S Brushless 4in1

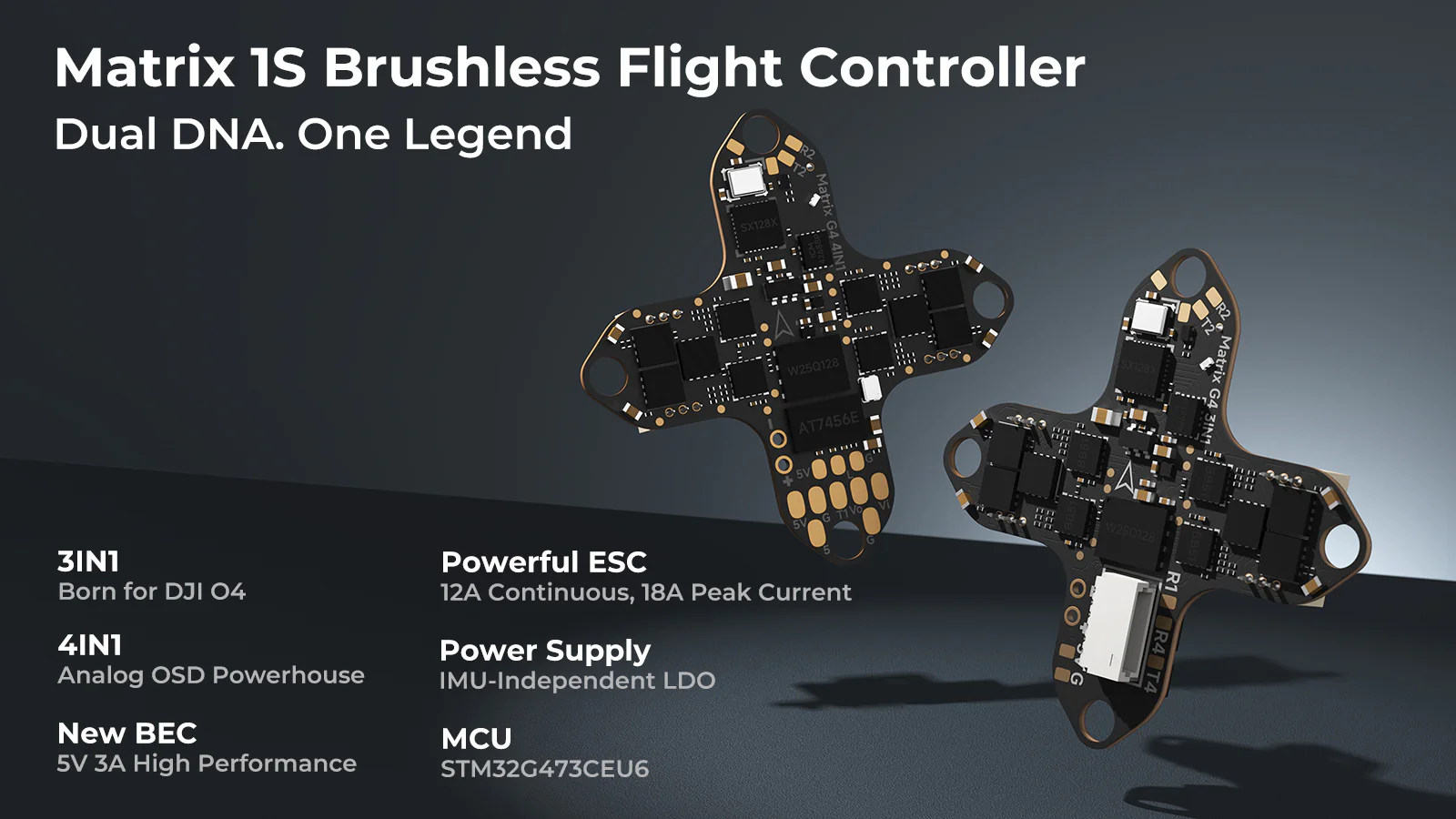

Matrix 1S Brushless Flight Controller na nowo definiuje wydajność whoopów 1S. Oferuje dwie konstrukcje przygotowane do różnych zastosowań.
Wersja 3IN1 sprawdzi się w cyfrowych zestawach z DJI O4. Łączy FC, ESC oraz odbiornik ELRS 2.4G RX, ale nie posiada analogowego OSD.
Wersja 4IN1 powstała z myślą o konfiguracjach analogowych. Dodaje wbudowane OSD oraz pady lutownicze dla zewnętrznych nadajników VTX.
Obie wersje wykorzystują charakterystyczną konstrukcję krzyżową, nowo opracowany układ BEC oraz regulatory ESC 18A peak.
Kontroler posiada także procesor STM32G473 MCU, który zapewnia o 55% szybsze przetwarzanie danych.
Dzięki temu BetaFPV Matrix 1S Brushless 4IN1 oferuje łatwiejszą konfigurację, precyzyjne sterowanie i świetną dynamikę lotu.
Matrix FC powstał z myślą o początkujących i rekreacyjnych pilotach FPV. Kontroler posiada solidną płytkę o grubości 1 mm, która zwiększa trwałość konstrukcji. Oferuje także montaż bez lutowania, dlatego ułatwia instalację i pierwsze kroki z FPV.
Dla zaawansowanych pilotów najlepszym wyborem pozostaje ultracienki i lekki Air FC. Producent zaprojektował go z myślą o wyścigowej zwinności oraz maksymalnej wydajności lotu FPV.
Gwarancja na kontrolery lotu obejmuje wady produkcyjne. Nie obejmuje jednak uszkodzeń wynikających z błędów użytkownika, upadków, montażu, demontażu, modyfikacji, przepięć, pożaru instalacji elektrycznej lub kontaktu z wodą.
Warto wiedzieć
- Dwie architektury: Wersja 3IN1 łączy FC, ESC oraz odbiornik ELRS 2.4G RX. Sprawdzi się w cyfrowych zestawach DJI O4, ale nie posiada analogowego OSD. Wersja 4IN1 powstała do konfiguracji analogowych i posiada OSD.
- Procesor STM32G473 MCU: Zapewnia o 55% szybsze przetwarzanie niż F411. Dzięki temu kontroler szybciej reaguje na ustawienia i komendy pilota.
- Stabilna transmisja wideo: Nowo opracowany układ BEC zapewnia stabilne zasilanie. Dzięki temu wspiera płynną pracę systemów HD.
- Większa odporność na przeciążenia: Kontroler obsługuje 12A prądu ciągłego oraz 18A prądu szczytowego ESC. Dlatego dobrze sprawdza się podczas wymagających lotów FPV.
- Precyzyjna i stabilna praca: Niezależny układ LDO 3.3V dostarcza stabilne zasilanie bezpośrednio do IMU. W rezultacie kontroler zapewnia dokładniejsze sterowanie i mniejsze zakłócenia.
- Montaż gotowy pod whoopy: Wersja 3IN1 posiada złącza silników oraz cyfrowy port HD SH1.0-6Pin. Dzięki temu ułatwia montaż i serwis. Natomiast wersja 4IN1 posiada pady lutownicze dla zewnętrznego VTX, co zwiększa elastyczność konfiguracji.
Specyfikacja
FC - kontroler lotu
| MCU | STM32G473CEU6 168 MHz |
| Żyroskop | ICM42688P |
| Pamięć Blackbox | 16 MB |
| Czujniki | Pomiar napięcia i prądu |
| BEC | 5 V / 3 A |
| UART | UART 1 dla VTX UART 2 wolny UART 3 dla RX UART 4 brak |
| ESC | 12 A prądu ciągłego |
| RX | Serial ELRS 2.4 GHz V3.4.3 |
| Firmware FC | Betaflight_4.5.2_BETAFPVG473_V2 |
| Port USB | SH1.0-4Pin |
| OSD | AT7456E |
| Złącze silnika | JST1.25-3Pin |
| Złącze akumulatora | BT2.0 |
| Rozstaw montażowy | 25,5 mm × 25,5 mm |
| Waga | 3,6 ± 0,1 g bez złącza akumulatora 4,6 ± 0,1 g ze złączem akumulatora |
ESC
| Zasilanie | Tylko 1S |
| Prąd | 12 A ciągły, 18 A szczytowy |
| Firmware ESC | A_X_5_96_v0.19.2.hex dla BB51 Bluejay |
| Cyfrowy protokół sygnału | DSHOT300, DSHOT600 |
Porównanie Matrix 1S 3w1, Matrix 1S 4w1 i F4 1S 5A AIO
| Matrix 1S 3w1 | Matrix 1S 4w1 | F4 1S 5A AIO | |
|---|---|---|---|
| Procesor MCU | STM32G473CEU6 | STM32F411CEU6 | |
| Częstotliwość MCU | 168 MHz | 108 MHz | |
| Żyroskop i maks. próbkowanie | ICM42688P, 8 kHz | BMI270, 3.2 kHz | |
| ESC | 12 A prądu ciągłego | 1S, 5 A | |
| Pamięć Blackbox | 16 MB | 8 MB | |
| OSD | Brak | Betaflight OSD: AT7456E | |
| RX | Wbudowany Serial ELRS 2.4 GHz | ||
| Złącze silnika | JST1.25 | ||
| Waga | 3,8 g | 3,6 g | 3,64 g |

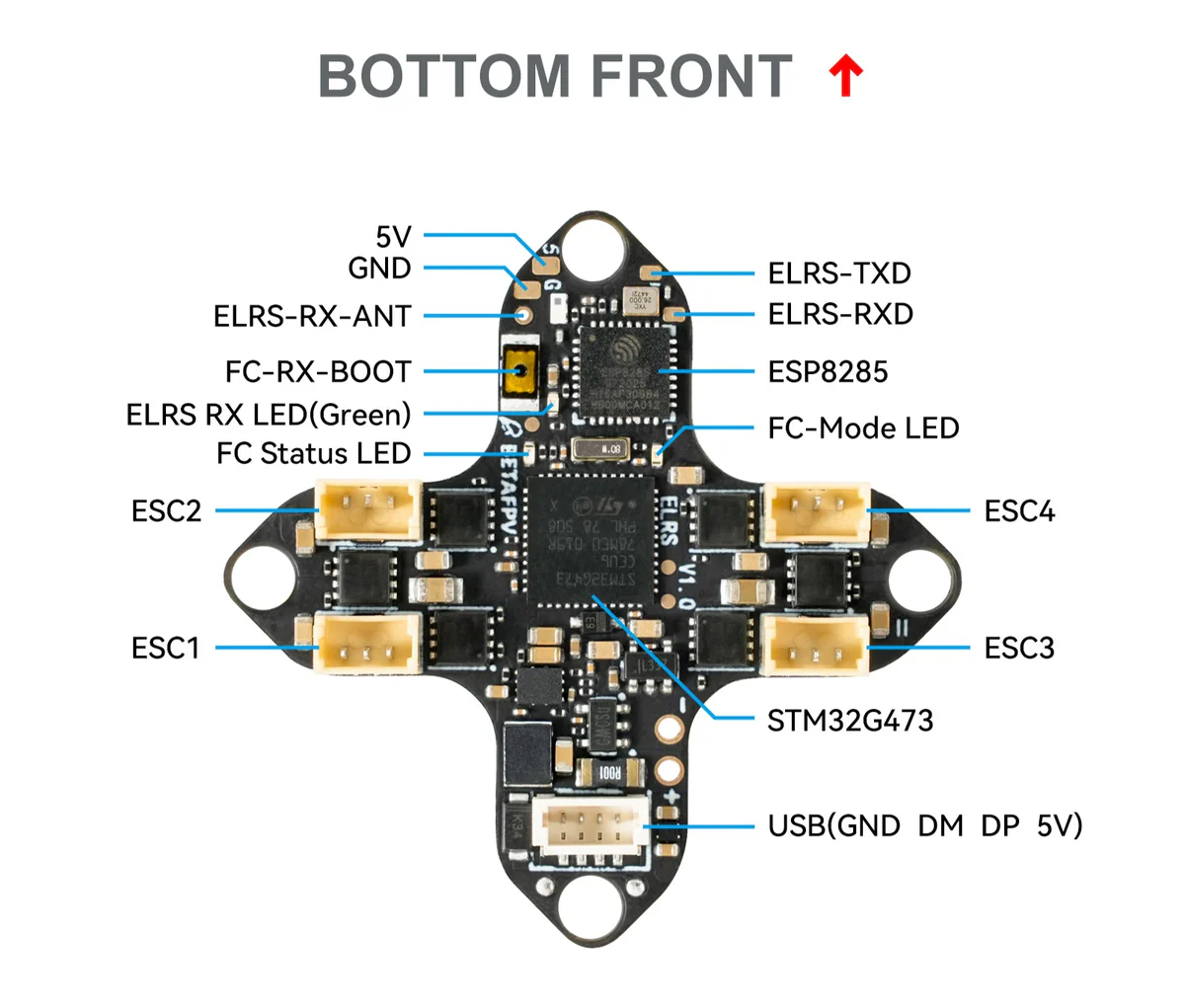

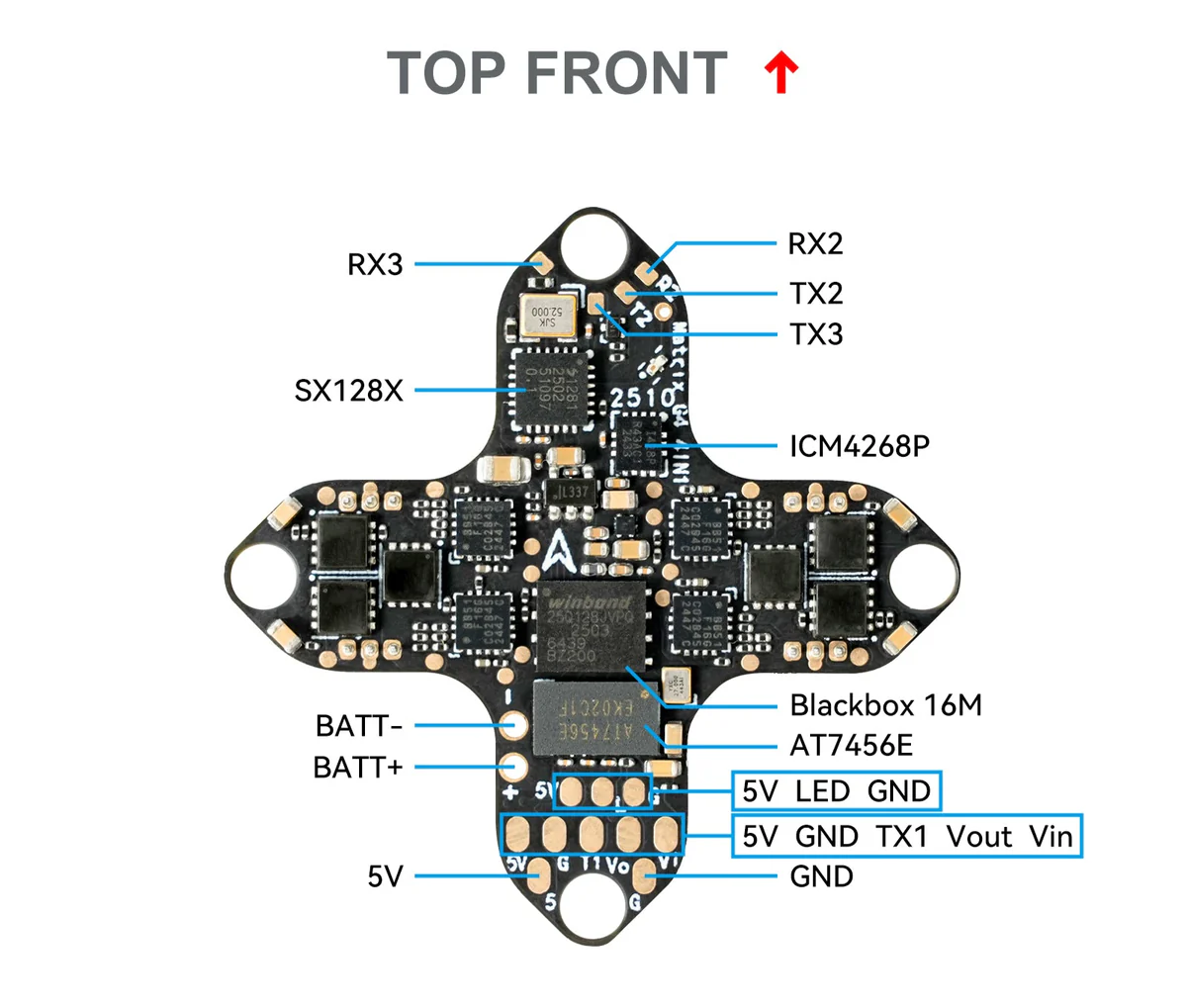

Diagram kontrolera lotu Matrix 1S Brushless 4w1:

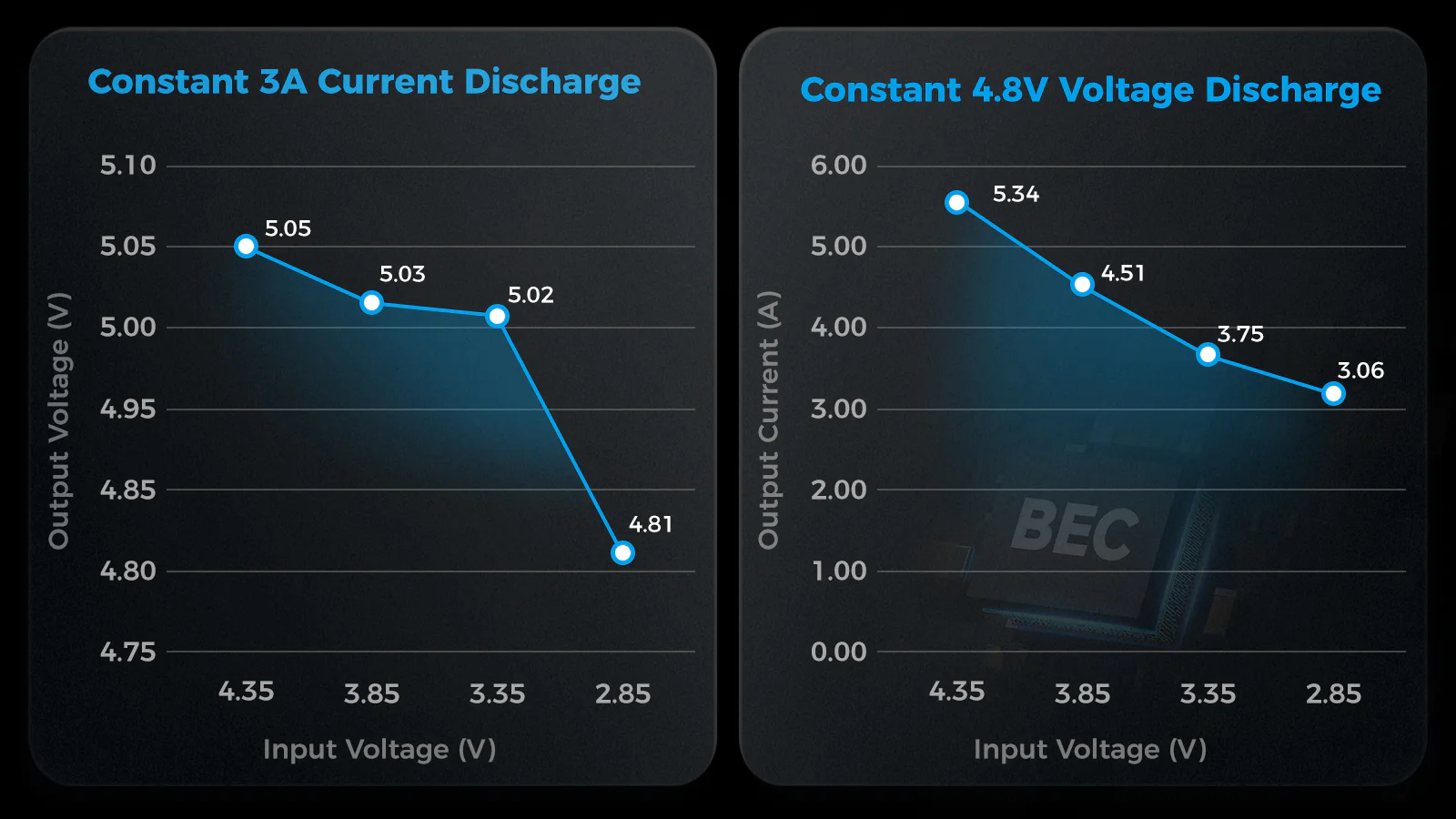

Wyjątkowo odporny układ BEC
Whoopy 1S często latają przy napięciu nawet 3,3 V. Cyfrowa transmisja obrazu wymaga jednocześnie większego prądu. Dlatego układ BEC musi pracować stabilnie w trudnych warunkach.
Aby sprostać tym wymaganiom, producent opracował zaawansowany układ BEC. Może on dostarczyć ponad 3 A prądu przy bardzo niskim napięciu, nawet do 2,85 V.
Dzięki temu transmisja obrazu zachowuje stabilność także w krytycznych sytuacjach. Nie warto latać aż do tak niskiego napięcia. Jednak to rozwiązanie daje pilotowi większą szansę na bezpieczne wyjście z nieoczekiwanej sytuacji.
Ulepszony ESC 12A prądu ciągłego
Niezależnie od tego, czy zasilasz cyfrowy system HD, czy wydajny zestaw analogowy, whoopy 1S wymagają niezawodnych ESC.
Inżynierowie BETAFPV przekroczyli oczekiwania i opracowali solidny regulator ESC. Oferuje on 12A prądu ciągłego oraz 18A prądu szczytowego.
Producent zastosował go w charakterystycznym kontrolerze lotu o konstrukcji „cross”. Dzięki temu kontroler zapewnia optymalny stosunek ciągu do masy.
W rezultacie BetaFPV Matrix 1S Brushless 4IN1 oferuje stabilną wydajność i większą pewność podczas lotów HD.
Oddzielne zasilanie dla IMU
W przeciwieństwie do tradycyjnych konstrukcji ze wspólnym zasilaniem, Matrix 1S FC wykorzystuje niezależny układ LDO 3,3 V tylko dla IMU.
To rozwiązanie eliminuje zakłócenia i tworzy czystsze środowisko pracy. Dzięki temu kontroler zwiększa precyzję lotu, poprawia czułość i ogranicza ryzyko problemów z wydajnością.
W rezultacie BetaFPV Matrix 1S Brushless 4IN1 zapewnia wyjątkową stabilność podczas każdego lotu.

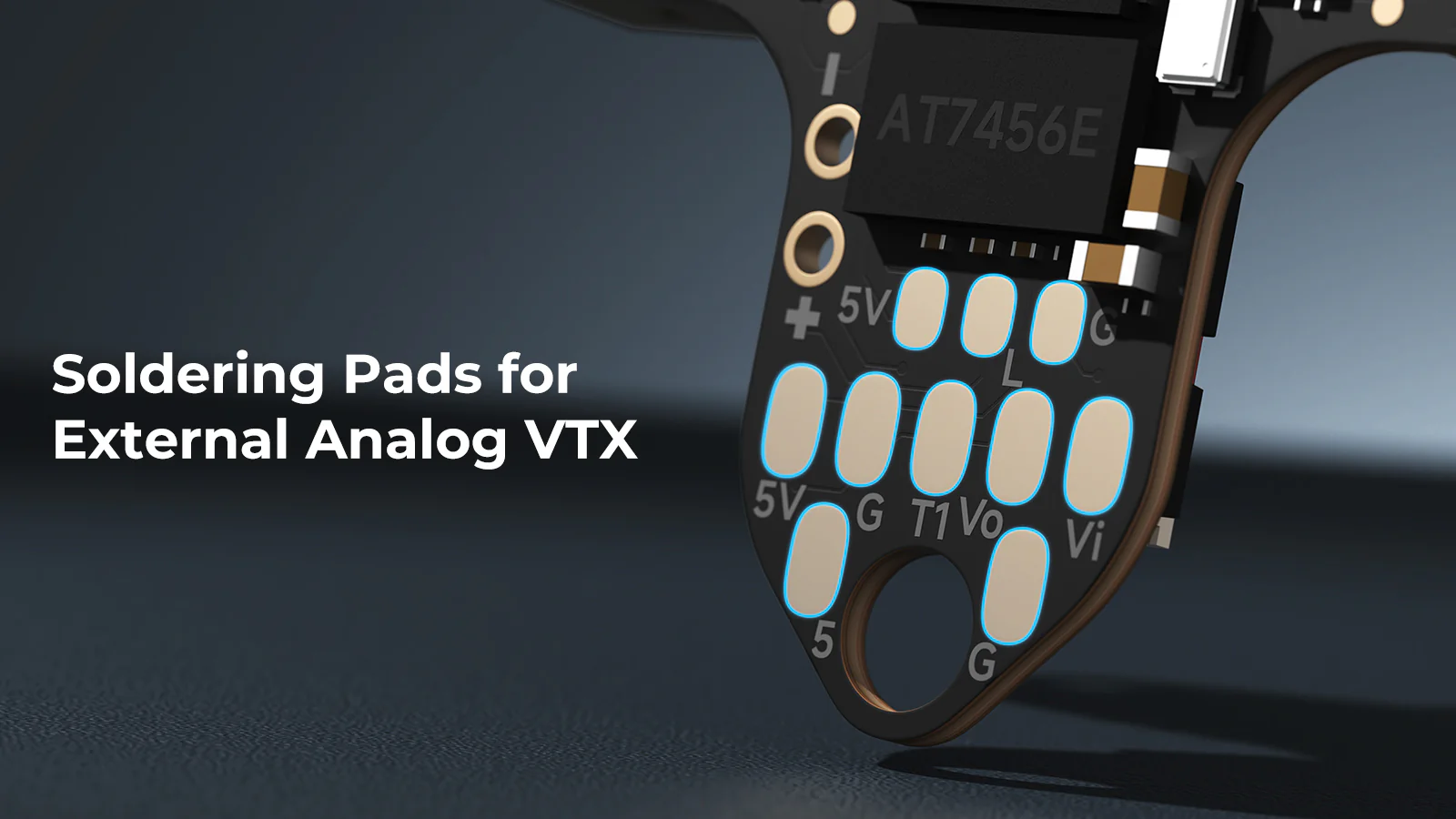

Montaż gotowy pod whoopy
Wersja 4IN1 zachowuje pady lutownicze dla zewnętrznego analogowego VTX. Dzięki temu daje większą swobodę wyboru protokołu i jednocześnie ogranicza zakłócenia wynikające z tętnień napięcia. W rezultacie zapewnia czystszy sygnał wideo.
Serial ELRS 2.4G RX
Odbiornik Serial ELRS 2.4G RX wykorzystuje protokół szeregowy Crossfire, czyli protokół CRSF, do komunikacji między odbiornikiem a płytką kontrolera lotu.
Dlatego odbiornik Serial ELRS 2.4G RX obsługuje aktualizację do ELRS V3.0 bez konieczności wgrywania firmware Betaflight do kontrolera lotu.
Aby wejść w tryb parowania, włącz i wyłącz zasilanie trzy razy.
- Podłącz i odłącz kontroler lotu trzy razy.
- Upewnij się, że dioda RX szybko miga podwójnie. Oznacza to, że odbiornik znajduje się w trybie parowania.
- Upewnij się, że moduł RF TX lub aparatura radiowa przechodzi w tryb parowania. W tym trybie urządzenie wysyła impuls parowania.
- Jeśli dioda odbiornika świeci światłem stałym, oznacza to poprawne sparowanie.
Odbiornik Serial ELRS 2.4G RX możesz aktualizować przez Wi-Fi lub przez Betaflight Serial Passthrough.
Poniżej znajduje się sposób aktualizacji firmware odbiornika Serial ELRS 2.4G RX przez passthrough.
- Podłącz kontroler lotu FC do komputera.
- Połącz się z ExpressLRS Configurator, a nie z Betaflight Configurator.
- Wybierz target: BETAFPV 2.4GHz AIO RX.
- Wgraj firmware, używając opcji BetaflightPassthrough w programie ExpressLRS Configurator.
Betaflight Firmware and CLI

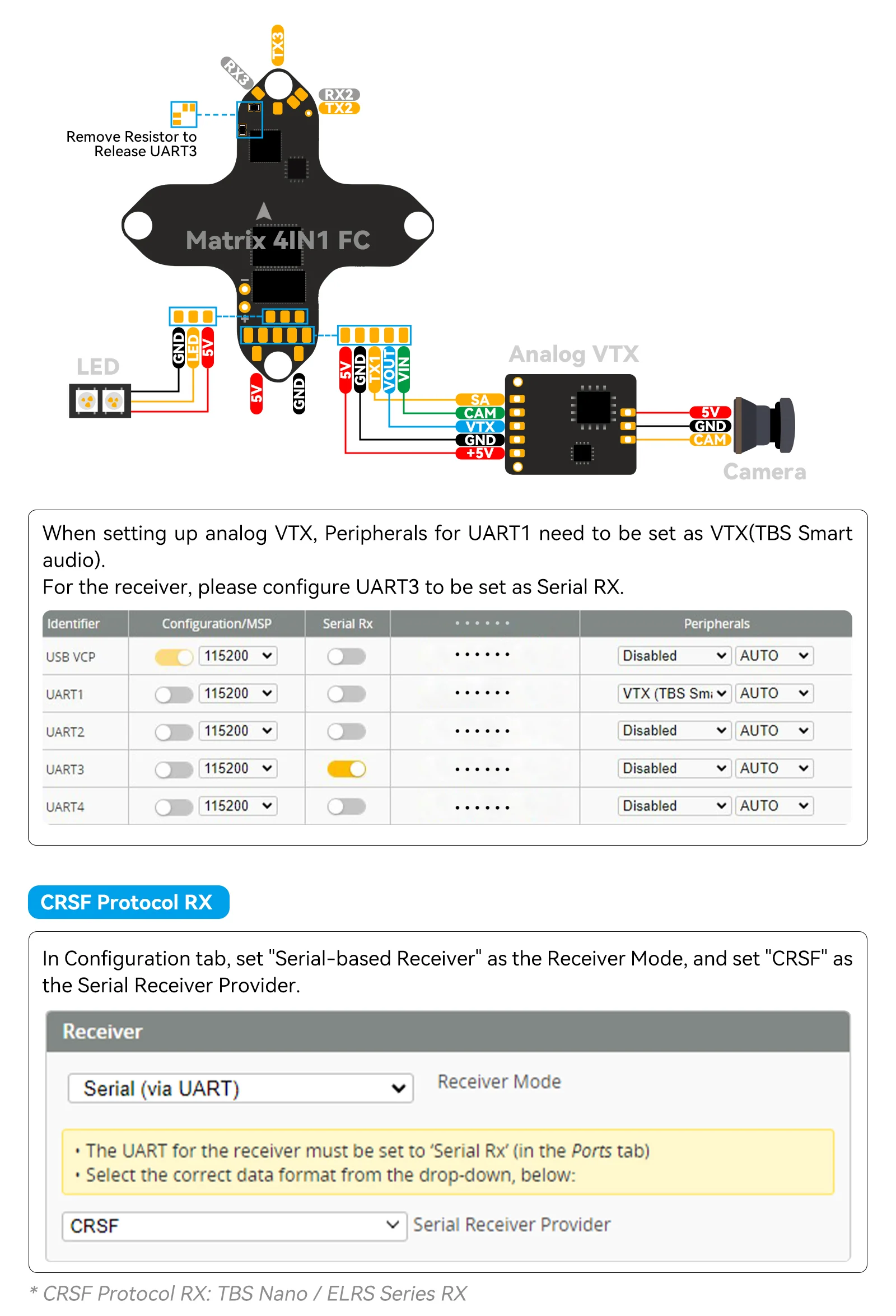

Jak korzystać z portów szeregowych, zintegrowanego odbiornika RX i nadajnika VTX
UART3 łączy się z wbudowanym odbiornikiem szeregowym ELRS RX.
Aby zwolnić port UART3, usuń rezystor.
Dodatkowo Matrix 1S FC posiada dwa pełnofunkcyjne porty szeregowe. Możesz ich użyć do podłączenia zewnętrznych odbiorników szeregowych, GPS, HD VTX lub innych urządzeń szeregowych.
Szczegóły pokazują poniższe zdjęcia.
Zalecane części
| Drony | Meteor65 Pro, Meteor75 Pro, Air65, Air75 |
| Ramy | Meteor65 Pro Frame, Meteor75 Pro Frame, Air65 Frame, Air75 Frame |
| Silniki | 0702 II Motor, 0802SE Motor, 1102 Motor |
| Śmigła | GF 1219S 3-Blade, HQ 31mm Ultralight 3-Blade, GF 35mm 3-Blade, GF 45mm 3-Blade |
W zestawie
| Ilość | Element |
| 1 × | Kontroler lotu Matrix 1S Brushless 4w1 |
| 1 × | Adapter Type-C do SH1.0 |
| 1 × | Przewód adaptera SH1.0-4Pin |
| 4 × | Śruby samogwintujące M1.2×4 |
| 4 × | Śruby samogwintujące M1.4×5 |
| 4 × | Gumki amortyzujące |
Specyfikacja
FC
| Procesor (MCU) | STM32G473CEU6 168 MHz |
|---|---|
| Żyroskop | ICM42688P |
| Black Box | 16 MB |
| OSD | Wbudowany BetaFlight OSD (Układ OSD: AT7456E) |
| VTX | Brak wbudowanego VTX, pady lutownicze dla zewnętrznego VTX |
| Złącze | JST1.25 / BT2.0 / SH1.0-4Pin |
| Waga | 3,6 ± 0,1 g bez złącza akumulatora, 4,6 ± 0,1 g ze złączem akumulatora |
| BEC | 5V, Max. 3A |
| Porty UART | UART 1 dla VTX, UART 2 wolny, UART 3 dla RX, UART 4 brak |
| Oprogramowanie FC | Betaflight_4.5.2_BETAFPVG473_V2 |
| Otwory montażowe | 25,5 mm × 25,5 mm |
ESC
| Oprogramowanie ESC | A_X_5_96_v0.19.2.hex dla BB51 Bluejay |
|---|---|
| Protokoły Dshot | DShot300, DShot600 |
| Prąd ciągły | 12 A ciągły, 18 A szczytowy |
| Zasilanie | Tylko 1S |
VTX
| Moc wyjściowa | Nie dotyczy — brak wbudowanego VTX |
|---|---|
| Częstotliwość | Nie dotyczy — brak wbudowanego VTX |
| Wybór kanału | Nie dotyczy — brak wbudowanego VTX |
| Typ modulacji | Nie dotyczy — brak wbudowanego VTX |
| Kontrola częstotliwości | Nie dotyczy — brak wbudowanego VTX |
| Harmoniczne | Nie dotyczy — brak wbudowanego VTX |
| Stabilność częstotliwości | Nie dotyczy — brak wbudowanego VTX |
| Dokładność częstotliwości | Nie dotyczy — brak wbudowanego VTX |
| Błąd nośnej kanału | Nie dotyczy — brak wbudowanego VTX |
| Port anteny | Nie dotyczy — brak wbudowanego VTX |
| Temperatura pracy | Brak danych w specyfikacji producenta |
Gwarancja
| Producent | BetaFPV |
|---|---|
| Gwarancja | 30 dni |
