Kontroler Lotu BetaFPV Matrix 1S Brushless 3IN1
BetaFPV Matrix 1S Brushless 3IN1 to kompaktowy kontroler lotu AIO do lekkich dronów FPV 1S. Model łączy FC, ESC oraz odbiornik ELRS 2.4G RX, dlatego świetnie pasuje do konfiguracji DJI O4. Ponadto oferuje ESC 12A, wydajny procesor STM32G473 i stabilny układ BEC. BetaFPV Matrix 1S Brushless 3IN1 ułatwia budowę nowoczesnego whoopa FPV HD.
Pierwotna cena wynosiła: 249,00 zł.189,00 złAktualna cena wynosi: 189,00 zł.
Najniższa cena z 30 dni przed obniżką: 249,00 zł.
Brak w magazynie
Brak w magazynie
2
Osoby oglądające teraz ten produkt!
-
InPost Paczkomat
Dostawa do wybranego urządzenia lub punktu
od 17,99 zł
-
Przesyłka kurierska
Dostawa pod wskazany adres
od 19,99 zł
Metody płatności:
Opis
Kontroler Lotu Matrix 1S Brushless 3in1
BetaFPV Matrix 1S Brushless 3IN1 na nowo definiuje wydajność whoopów 1S.
Ta wersja powstała do cyfrowych zestawów FPV z DJI O4. Łączy FC, ESC oraz odbiornik ELRS 2.4G RX w jednej kompaktowej płytce.
Kontroler nie posiada analogowego OSD. Dlatego najlepiej pasuje do konfiguracji z cyfrową transmisją obrazu HD.
BetaFPV Matrix 1S Brushless 3IN1 wykorzystuje charakterystyczną konstrukcję krzyżową. Ponadto posiada nowo opracowany układ BEC oraz regulator ESC z prądem szczytowym 18A.
Procesor STM32G473 MCU zapewnia o 55% szybsze przetwarzanie danych. Dzięki temu kontroler oferuje szybką reakcję i precyzyjne sterowanie.
W rezultacie BetaFPV Matrix 1S Brushless 3IN1 ułatwia konfigurację, poprawia kontrolę i zwiększa dynamikę lotu 1S.
Matrix FC powstał z myślą o początkujących i rekreacyjnych pilotach FPV. Kontroler posiada solidną płytkę o grubości 1 mm, która zwiększa trwałość konstrukcji. Oferuje także montaż bez lutowania, dlatego ułatwia instalację i pierwsze kroki z FPV.
Dla zaawansowanych pilotów najlepszym wyborem pozostaje ultracienki i lekki Air FC. Producent zaprojektował go z myślą o wyścigowej zwinności oraz maksymalnej wydajności lotu FPV.
Gwarancja na kontrolery lotu obejmuje wady produkcyjne. Nie obejmuje jednak uszkodzeń wynikających z błędów użytkownika, upadków, montażu, demontażu, modyfikacji, przepięć, pożaru instalacji elektrycznej lub kontaktu z wodą.
Warto wiedzieć
- Architektura 3IN1: Kontroler łączy FC, ESC oraz odbiornik ELRS 2.4G RX. Dzięki temu świetnie pasuje do cyfrowych zestawów z DJI O4. Wersja 3IN1 nie posiada analogowego OSD.
- Procesor STM32G473 MCU: Zapewnia o 55% szybsze przetwarzanie niż F411. Dzięki temu kontroler szybciej reaguje na ustawienia i komendy pilota.
- Stabilna transmisja wideo: Nowo opracowany układ BEC zapewnia stałe zasilanie. W rezultacie wspiera płynną pracę cyfrowej transmisji HD.
- Większa odporność na przeciążenia: Kontroler obsługuje 12A prądu ciągłego oraz 18A prądu szczytowego ESC. Dlatego dobrze sprawdza się podczas wymagających lotów FPV.
- Precyzyjna praca IMU: Niezależny układ LDO 3.3V dostarcza stabilne zasilanie bezpośrednio do IMU. Dzięki temu ogranicza zakłócenia i poprawia dokładność sterowania.
- Montaż gotowy pod whoopy: Wersja 3IN1 posiada złącza silników oraz cyfrowy port HD SH1.0-6Pin. Ponadto ułatwia montaż, serwis i konfigurację lekkiego whoopa FPV.
Specyfikacja
FC - kontroler lotu
| MCU | STM32G473CEU6 168 MHz |
| Żyroskop | ICM42688P |
| Pamięć Blackbox | 16 MB |
| Czujniki | Pomiar napięcia i prądu |
| BEC | 5 V / 3 A |
| UART | UART 1 tylko RX / SBUS UART 2 wolny UART 3 dla RX UART 4 wolny / HD MSP |
| ESC | 12 A prądu ciągłego |
| RX | Serial ELRS 2.4 GHz V3.4.3 |
| Firmware FC | Betaflight_4.5.1_BETAFPVG473 |
| Port USB | SH1.0-4Pin |
| OSD | Brak analogowego OSD |
| Cyfrowy port HD VTX | SH1.0-6Pin |
| Złącze silnika | JST1.25-3Pin |
| Złącze akumulatora | BT2.0 |
| Rozstaw montażowy | 25,5 mm × 25,5 mm |
| Waga | 3,8 ± 0,1 g bez złącza akumulatora 4,2 ± 0,1 g ze złączem akumulatora |
ESC
| Zasilanie | Tylko 1S |
| Prąd | 12 A ciągły, 18 A szczytowy |
| Firmware ESC | A_X_5_96_v0.19.2.hex dla BB51 Bluejay |
| Cyfrowy protokół sygnału | DSHOT300, DSHOT600 |
Porównanie Matrix 1S 3w1, Matrix 1S 4w1 i F4 1S 5A AIO
| Matrix 1S 3w1 | Matrix 1S 4w1 | F4 1S 5A AIO | |
|---|---|---|---|
| Procesor MCU | STM32G473CEU6 | STM32F411CEU6 | |
| Częstotliwość MCU | 168 MHz | 108 MHz | |
| Żyroskop i maks. próbkowanie | ICM42688P, 8 kHz | BMI270, 3.2 kHz | |
| ESC | 12 A prądu ciągłego | 1S, 5 A | |
| Pamięć Blackbox | 16 MB | 8 MB | |
| OSD | Brak | Betaflight OSD: AT7456E | |
| RX | Wbudowany Serial ELRS 2.4 GHz | ||
| Złącze silnika | JST1.25 | ||
| Waga | 3,8 g | 3,6 g | 3,64 g |

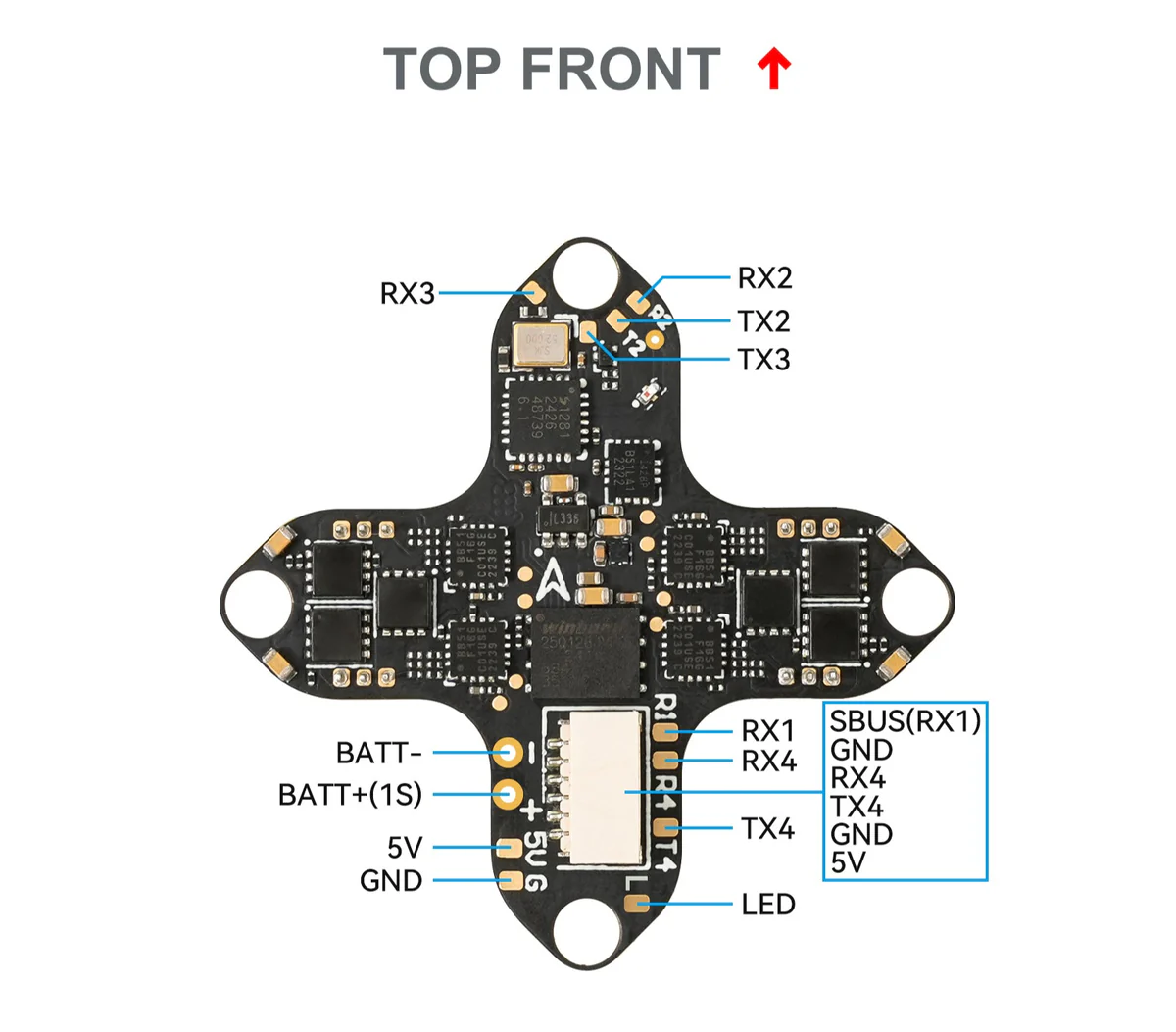

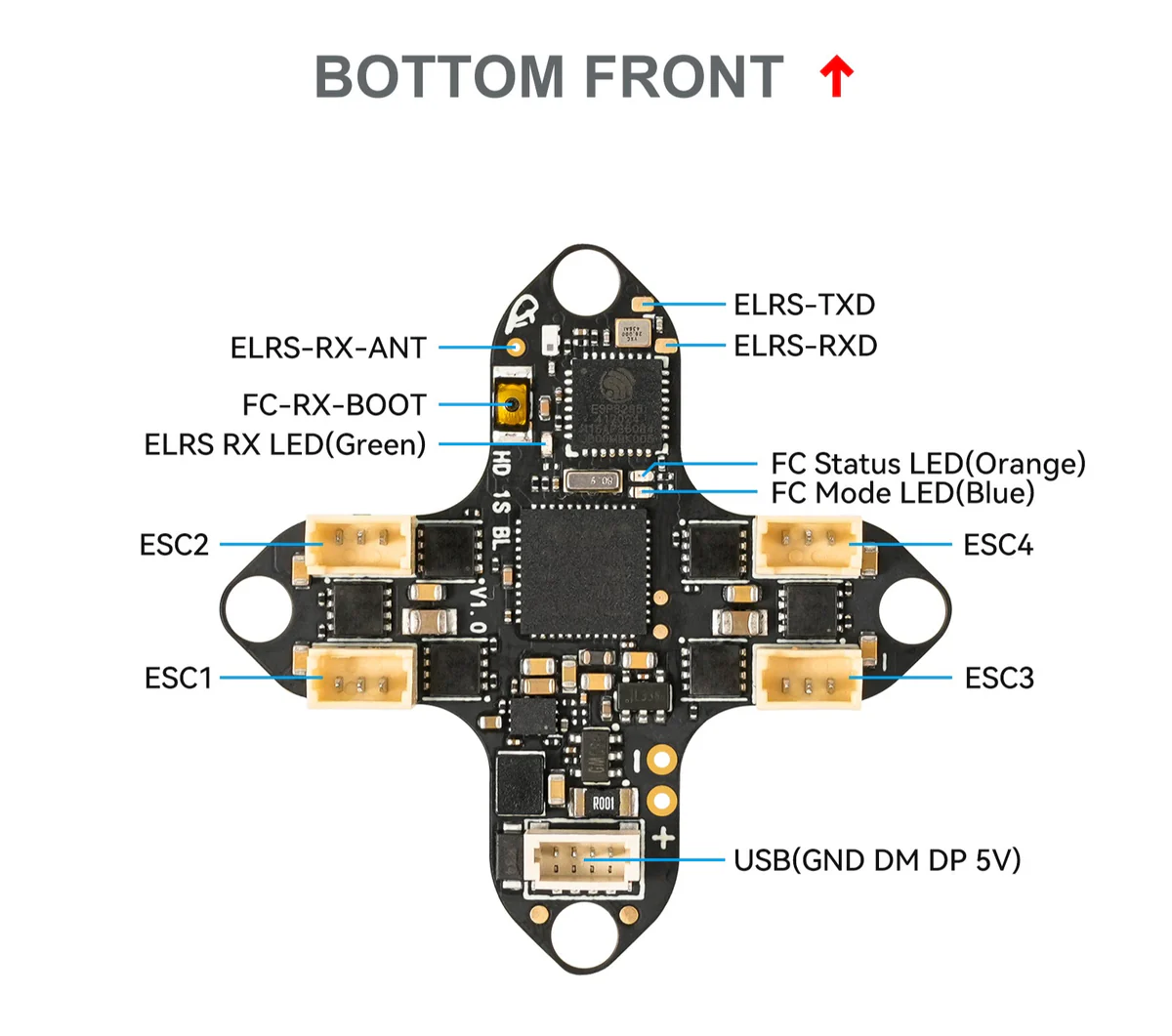

Diagram kontrolera lotu Matrix 1S Brushless 3w1:
Wyjątkowo odporny układ BEC
Whoopy 1S często latają przy napięciu nawet 3,3 V. Cyfrowa transmisja obrazu wymaga jednocześnie wyższego prądu. Dlatego układ BEC musi sprostać dużym wymaganiom.
Aby rozwiązać ten problem, producent opracował zaawansowany układ BEC. Układ dostarcza ponad 3 A prądu przy bardzo niskim napięciu, nawet do 2,85 V.
Dzięki temu transmisja obrazu pozostaje stabilna także w krytycznych sytuacjach. Latanie przy tak niskim napięciu nie jest zalecane. Jednak to rozwiązanie daje pilotom większą szansę na bezpieczny powrót z nieoczekiwanych sytuacji.
Ulepszony ESC 12A prądu ciągłego
Whoopy 1S z cyfrową transmisją HD wymagają niezawodnego regulatora ESC.
Inżynierowie BETAFPV opracowali solidny ESC dla charakterystycznego kontrolera lotu „cross”.
Regulator zapewnia 12A prądu ciągłego oraz 18A prądu szczytowego.
Dzięki temu BetaFPV Matrix 1S Brushless 3IN1 oferuje optymalny stosunek ciągu do masy.
Kontroler zapewnia także stabilną wydajność i większą pewność podczas lotów HD.
Oddzielne zasilanie dla IMU
W przeciwieństwie do tradycyjnych konstrukcji ze wspólnym zasilaniem, Matrix 1S FC wykorzystuje niezależny układ LDO 3,3 V.
Układ zasila wyłącznie IMU, dlatego ogranicza zakłócenia i poprawia stabilność pracy.
Dzięki temu kontroler tworzy czystsze oraz bardziej stabilne środowisko dla precyzyjnego sterowania.
Rozwiązanie zwiększa dokładność lotu, poprawia czułość i zmniejsza ryzyko problemów z wydajnością.
W rezultacie BetaFPV Matrix 1S Brushless 3IN1 zapewnia wyjątkową stabilność podczas każdego lotu.

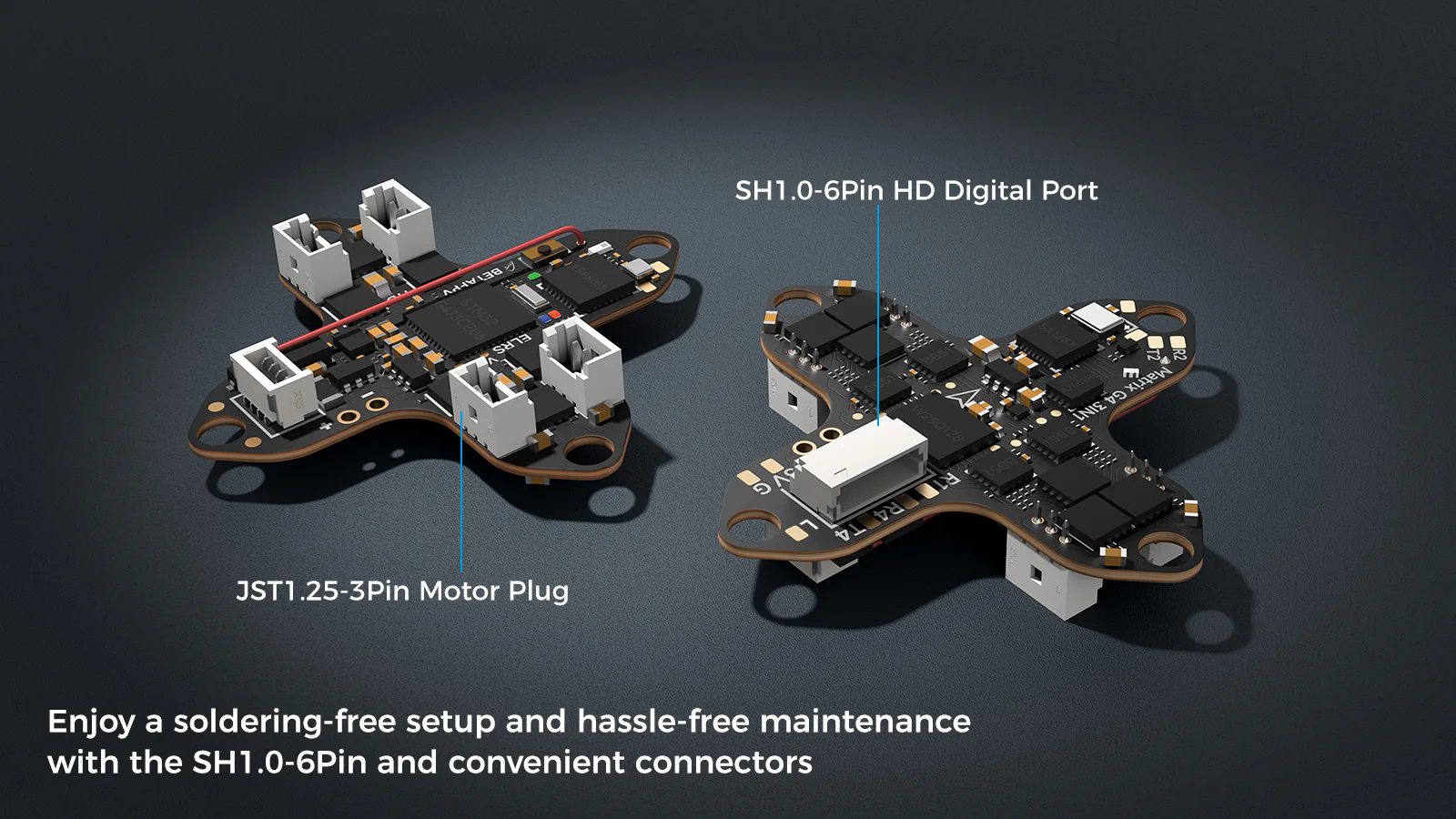

Montaż gotowy pod whoopy
Wersja 3IN1 posiada wygodne złącza silników oraz cyfrowy port HD SH1.0-6Pin.
Dzięki temu umożliwia całkowicie bezlutowy montaż i prosty serwis.
Poświęcasz mniej czasu na składanie, a więcej na latanie whoopami HD.
Serial ELRS 2.4G RX
Odbiornik Serial ELRS 2.4G RX wykorzystuje protokół szeregowy Crossfire, czyli protokół CRSF, do komunikacji między odbiornikiem a płytką kontrolera lotu.
Dlatego odbiornik Serial ELRS 2.4G RX obsługuje aktualizację do ELRS V3.0 bez konieczności wgrywania firmware Betaflight do kontrolera lotu.
Wejdź w tryb parowania, włączając i wyłączając zasilanie trzy razy.
Podłącz i odłącz kontroler lotu trzy razy.
Upewnij się, że dioda RX szybko miga podwójnie, co oznacza, że odbiornik znajduje się w trybie parowania.
Upewnij się, że moduł RF TX lub aparatura radiowa przechodzi w tryb parowania, który wysyła impuls parowania.
Jeśli odbiornik świeci światłem stałym, oznacza to, że został sparowany.
Odbiornik Serial ELRS 2.4G RX możesz aktualizować przez Wi-Fi lub przez Betaflight Serial Passthrough.
Poniżej znajduje się sposób aktualizacji firmware odbiornika Serial ELRS 2.4G RX przez passthrough.
Podłącz kontroler lotu FC do komputera.
Połącz się z ExpressLRS Configurator zamiast z Betaflight Configurator.
Wybierz target BETAFPV 2.4GHz AIO RX.
Wgraj firmware, używając opcji BetaflightPassthrough w ExpressLRS Configurator.
Betaflight Firmware and CLI
Bluejay ESC Firmware
ESC-Configurator: https://preview.esc-configurator.com/
Pobierz BLHeliSuite16714903.
Pobierz firmware ESC Bluejay i wybierz plik A_X_5_96_v0.19.2.hex.

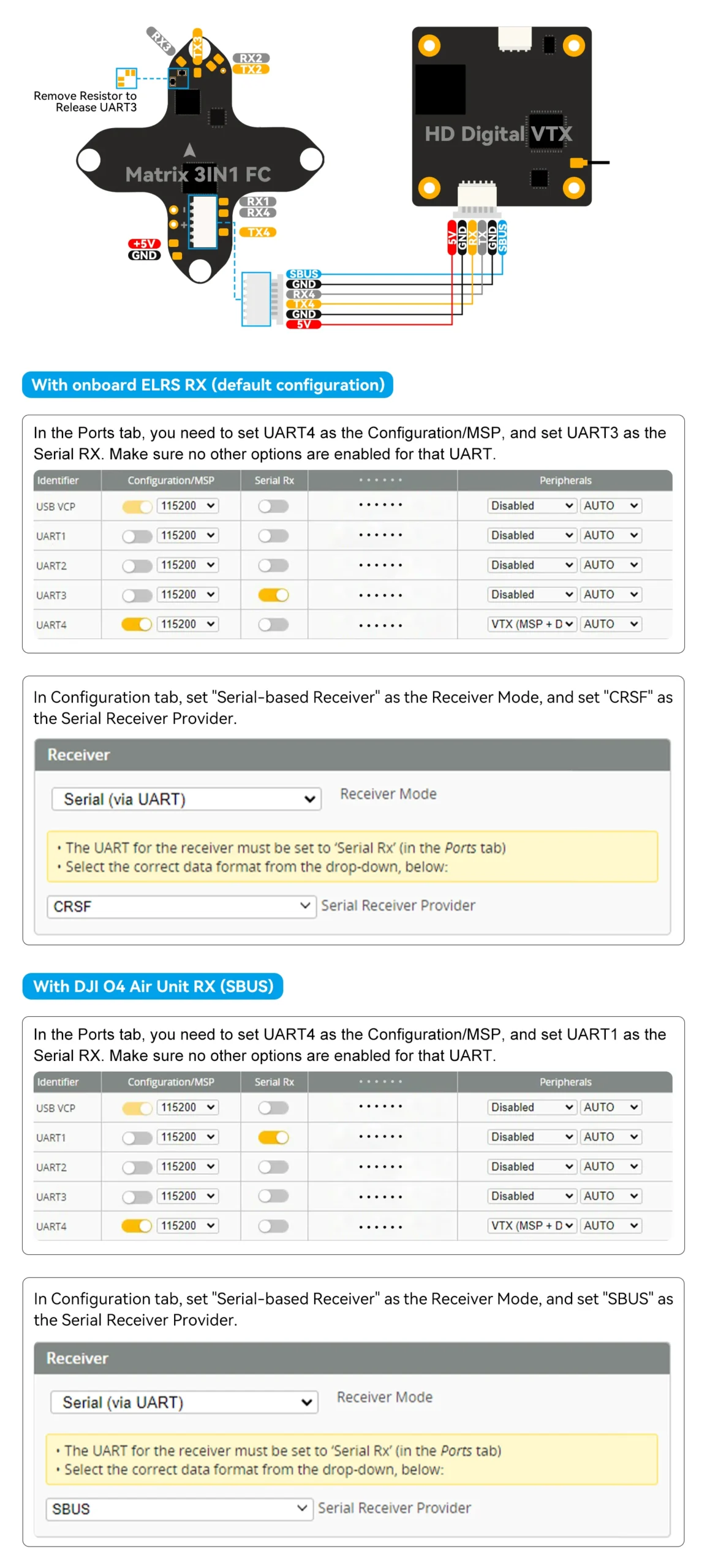

Jak korzystać z portów szeregowych, zintegrowanego odbiornika RX i nadajnika VTX
UART3 łączy się z wbudowanym odbiornikiem szeregowym ELRS RX.
Aby zwolnić port UART3, usuń rezystor.
Dodatkowo Matrix 1S FC posiada dwa pełnofunkcyjne porty szeregowe. Możesz ich użyć do podłączenia zewnętrznych odbiorników szeregowych, GPS, HD VTX lub innych urządzeń szeregowych.
Szczegóły pokazują poniższe zdjęcia.
Zalecane części
| Drony | Meteor65 Pro O4, Meteor75 Pro O4 |
| Ramy | Meteor65 Pro Frame, Meteor75 Pro Frame |
| Silniki | 0802SE Motor, 1102 Motor |
| Śmigła | GF 35mm 3-Blade, GF 45mm 3-Blade |

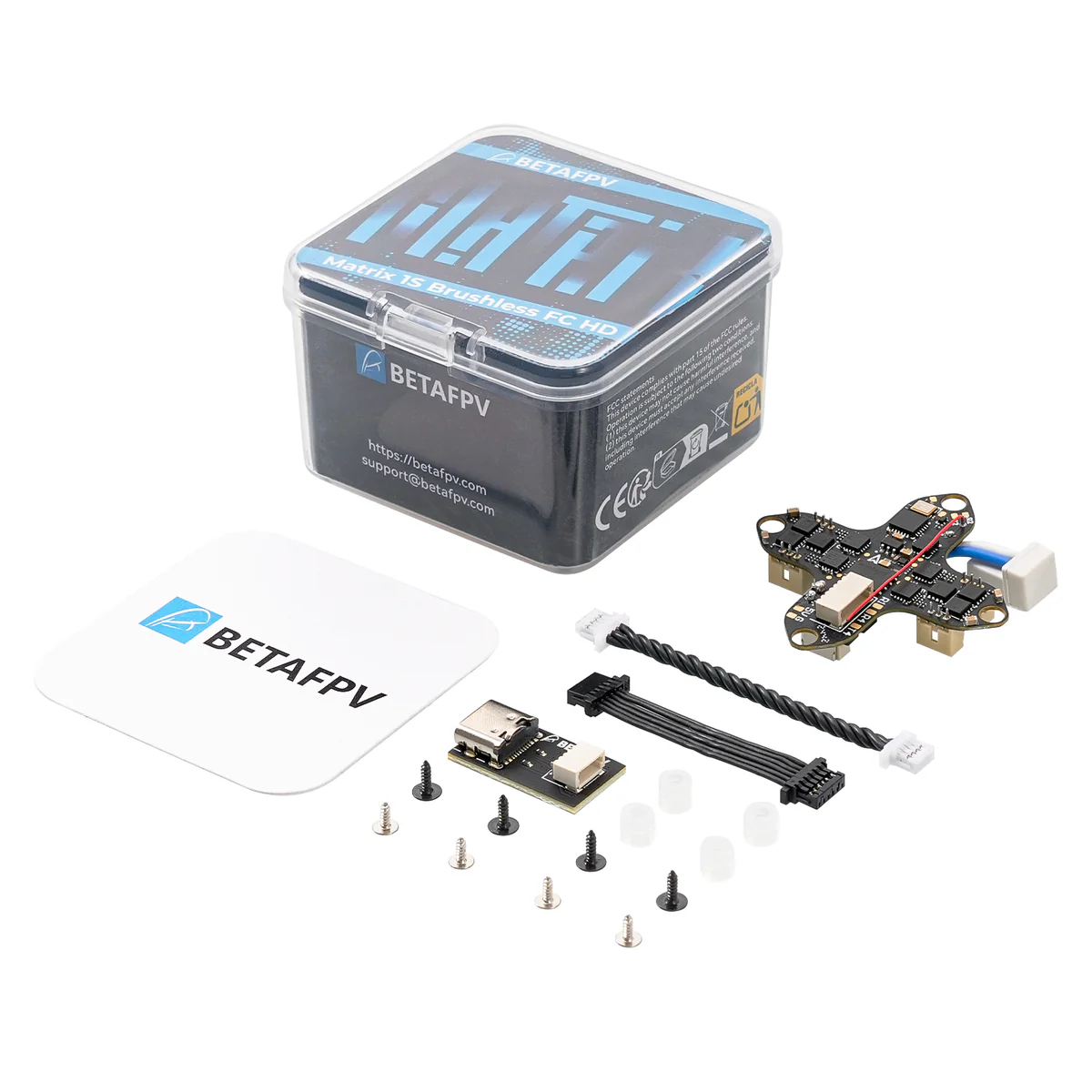

W zestawie
| Ilość | Element |
| 1 × | Kontroler lotu Matrix 1S Brushless 3IN1 |
| 1 × | Adapter Type-C do SH1.0 |
| 1 × | Przewód adaptera SH1.0-4Pin |
| 1 × | Przewód adaptera SH1.0-6Pin |
| 4 × | Śruby samogwintujące M1.2×4 |
| 4 × | Śruby samogwintujące M1.4×5 |
| 4 × | Gumki amortyzujące |
Specyfikacja
FC
| Procesor (MCU) | STM32G473CEU6 168 MHz |
|---|---|
| Żyroskop | BMI270 zależnie od partii, ICM42688P |
| Black Box | 16 MB |
| OSD | Brak analogowego OSD |
| VTX | Port HD Digital VTX SH1.0-6Pin do DJI O4 |
| Złącze | JST1.25-3Pin / BT2.0 / SH1.0-4Pin / SH1.0-6Pin |
| Waga | 3,8 ± 0,1 g bez złącza akumulatora, 4,2 ± 0,1 g ze złączem akumulatora |
| BEC | 5V, Max. 3A |
| Porty UART | UART 1 RX/SBUS, UART 2 wolny, UART 3 dla RX, UART 4 wolny/HD MSP |
| Oprogramowanie FC | Betaflight_4.5.1_BETAFPVG473 |
| Otwory montażowe | 25,5 mm × 25,5 mm |
ESC
| Oprogramowanie ESC | A_X_5_96_v0.19.2.hex dla BB51 Bluejay |
|---|---|
| Protokoły Dshot | DShot300, DShot600 |
| Prąd ciągły | 12 A ciągły, 18 A szczytowy |
| Zasilanie | Tylko 1S |
VTX
| Moc wyjściowa | Nie dotyczy — brak wbudowanego VTX |
|---|---|
| Częstotliwość | Nie dotyczy — brak wbudowanego VTX |
| Wybór kanału | Nie dotyczy — brak wbudowanego VTX |
| Typ modulacji | Nie dotyczy — brak wbudowanego VTX |
| Kontrola częstotliwości | Nie dotyczy — brak wbudowanego VTX |
| Harmoniczne | Nie dotyczy — brak wbudowanego VTX |
| Stabilność częstotliwości | Nie dotyczy — brak wbudowanego VTX |
| Dokładność częstotliwości | Nie dotyczy — brak wbudowanego VTX |
| Błąd nośnej kanału | Nie dotyczy — brak wbudowanego VTX |
| Port anteny | Nie dotyczy — brak wbudowanego VTX |
| Temperatura pracy | Brak danych w specyfikacji producenta |
Gwarancja
| Producent | BetaFPV |
|---|---|
| Gwarancja | 30 dni |
