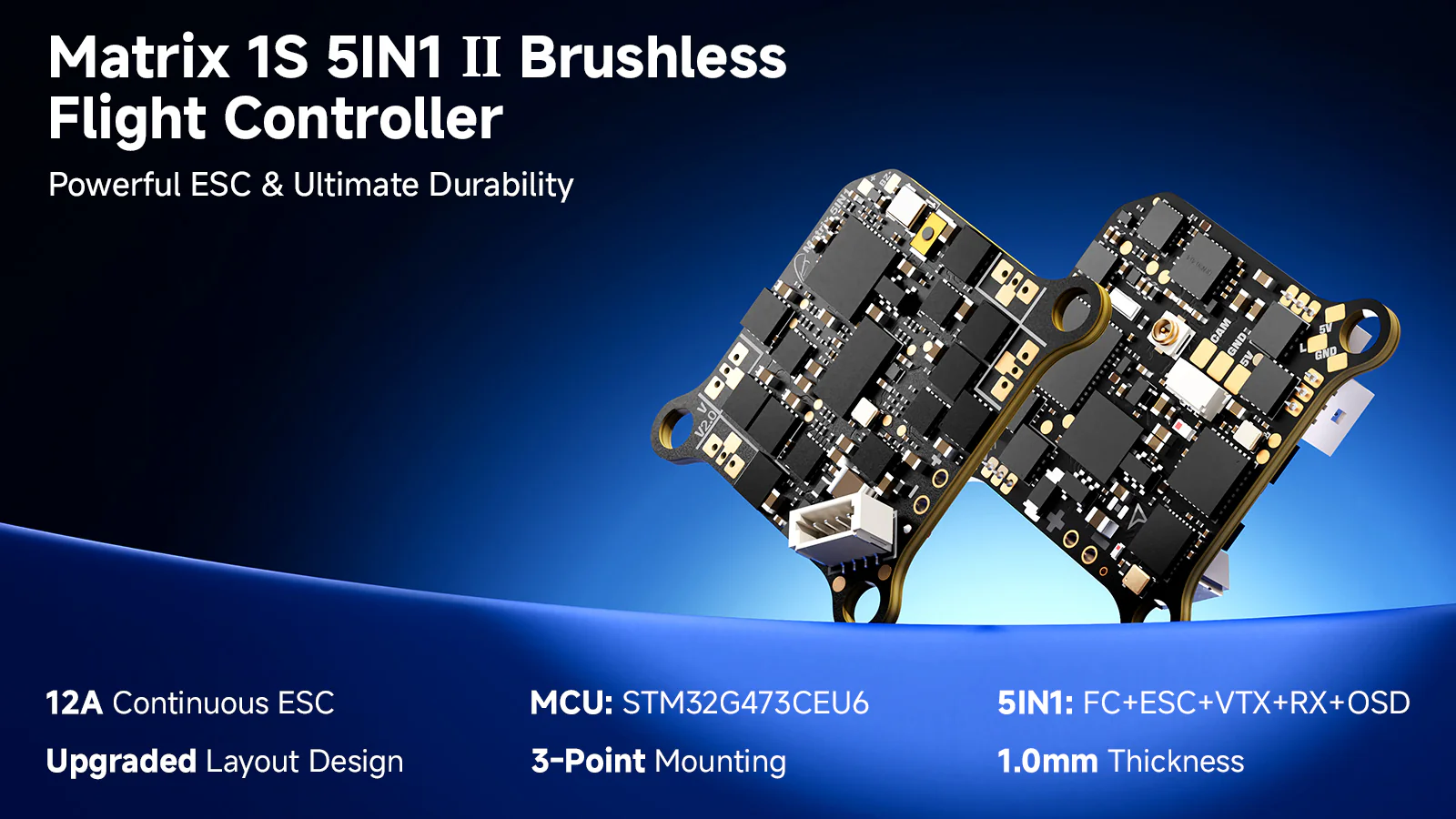

Kontroler lotu BetaFPV Matrix 1S Brushless FC G4 5w1 V2 bez lutowania
BetaFPV Matrix 1S 5w1 V2 to kompaktowy kontroler lotu AIO do lekkich dronów FPV 1S. Model wspiera konstrukcję bez lutowania, dlatego ułatwia montaż oraz późniejszy serwis. Ponadto integruje kluczowe funkcje w jednej płytce, co oszczędza miejsce w małych whoopach. BetaFPV Matrix 1S 5w1 V2 sprawdzi się przy budowie i naprawie dronów FPV.
285,00 zł
Na stanie
Na stanie
1
Osoba ogląda teraz ten produkt!
-
InPost Paczkomat
Dostawa do wybranego urządzenia lub punktu
od 17,99 zł
-
Przesyłka kurierska
Dostawa pod wskazany adres
od 19,99 zł
Metody płatności:
Opis
Kontroler Lotu Matrix 1S Brushless 5IN1 v2 wersja bez lutowania
BetaFPV Matrix 1S 5w1 V2 to kontroler lotu nowej generacji dla wymagających pilotów FPV. Model rozwija sprawdzoną konstrukcję all-in-one i oferuje wyższą wydajność oraz większą trwałość.
Kontroler zapewnia ciągły prąd ESC 12A, dlatego dobrze radzi sobie w mocnych konfiguracjach 1S whoop. Ponadto 3-punktowy montaż zwiększa odporność na uderzenia podczas intensywnego latania.
BetaFPV Matrix 1S 5w1 V2 daje także większą swobodę budowy. Możesz wybrać wersję Plug & Play bez lutowania albo wariant DIY.
To wydajny i trwały rdzeń dla pilotów, którzy budują mocne drony FPV 1S. BetaFPV Matrix 1S 5w1 V2 sprawdzi się w wymagających whoopach do freestyle’u i szybkich lotów.
Uwaga: Ze względu na niedobór układu IMU ICM42688 zespół BETAFPV zastosował nowe czujniki IMU. Obejmują one modele ICM42622, LSM6DSV16X oraz LSM6DSK320X. BETAFPV przygotował również kompatybilne wersje firmware.
Rozbudowane testy potwierdziły, że wszystkie układy spełniają rygorystyczne standardy jakości BETAFPV.
Betaflight nie udostępnia jeszcze oficjalnego firmware dla części tych czujników IMU. Dlatego nie wgrywaj oficjalnego firmware Betaflight. Ponadto śledź przyszłe aktualizacje wsparcia.
Uwaga
Gwarancja obejmuje wady produkcyjne kontrolera lotu. Nie obejmuje natomiast uszkodzeń wynikających z błędów użytkownika.
Gwarancja nie obejmuje uszkodzeń po upadku, montażu, demontażu, modyfikacjach, przepięciach, pożarze instalacji lub kontakcie z wodą.
Moc VTX: Wyższa moc VTX zwiększa zużycie energii i generuje więcej ciepła. Dlatego może skrócić czas lotu.
Do lotów w pomieszczeniach wybierz moc 25–100 mW. Dzięki temu uzyskasz lepszy czas pracy akumulatora.
Antena VTX: Podłącz i zamontuj antenę transmisji obrazu przed włączeniem kontrolera lotu.
Alternatywnie ustaw moc transmisji na 0 mW, aby uniknąć uszkodzenia układu VTX.
Warto wiedzieć
Integracja 5w1: BetaFPV Matrix 1S 5w1 V2 łączy FC, ESC, OSD, odbiornik ELRS 2.4 GHz i VTX 5.8 GHz 400 mW.
Mocniejszy ESC 12A: Ulepszony ESC zapewnia 12A prądu ciągłego oraz 18A prądu szczytowego. Dzięki temu wspiera dynamiczne loty FPV.
Większa trwałość: 3-punktowy system montażu i PCB 1.0 mm pomagają chronić kluczowe komponenty podczas uderzeń.
Elastyczne opcje montażu: Producent oferuje wersję bez lutowania oraz wersję do lutowania. Dzięki temu łatwiej dopasujesz kontroler do projektu.
Większe pady lutownicze: Powiększone pola lutownicze ułatwiają precyzyjne okablowanie. Ponadto zwiększają niezawodność połączeń w customowych buildach.
Wydajny procesor G473: Mocny procesor G473 zapewnia precyzyjne sterowanie podczas wyścigów FPV i freestyle’u.
Zoptymalizowany układ komponentów: Przemyślany rozmieszczenie elementów zwiększa trwałość oraz ogólną niezawodność kontrolera.
Specyfikacja
FC - kontroler lotu
| MCU | STM32G473CEU6 |
| Żyroskop | ICM42688P / ICM42622 / LSM6DSV16X / LSM6DSK320X |
| Pamięć Blackbox | 16 MB |
| Czujniki | Napięcie i prąd |
| BEC | 5 V, maks. 3 A |
| UART | UART 1, UART 2 dla VTX, UART 3 dla RX, UART 4 |
| Betaflight OSD | AT7456E |
| ESC | 12 A prądu ciągłego |
| RX | Serial ELRS 2.4 GHz V3.4.3 |
| VTX | 5.8 GHz, 48 kanałów, maks. 400 mW |
| Firmware FC | Betaflight_4.5.3_BETAFPVG473_V2 |
| Port USB | SH1.0-4Pin |
| Złącze silnika | JST1.25 |
| Złącze akumulatora | BT2.0 |
| Rozstaw otworów montażowych | 26 mm x 26 mm |
| Waga | 4,1 ± 0,1 g wersja bez lutowania, 3,76 g wersja do lutowania |
ESC
| Zasilanie | Tylko 1S |
| Prąd | 12 A ciągły, 18 A szczytowy |
| Firmware ESC | A_X_5_96KHz_V0.19.hex dla BB51 Bluejay |
| Cyfrowy protokół sygnału | DShot300, DShot600 |
VTX
| Moc wyjściowa | 25 / 100 / 200 / 400 mW / PIT |
| Częstotliwość | 5.8 GHz, 48 kanałów, Raceband 5658–5917 MHz |
| Wybór kanału | SmartAudio 2.0 |
| Typ modulacji | FM |
| Kontrola częstotliwości | PLL |
| Harmoniczne | Maks. -50 dBm |
| Stabilność częstotliwości | ±100 kHz typowo |
| Precyzja częstotliwości | ±200 kHz typowo |
| Błąd nośnej kanału | ±1.5 dB |
| Port anteny | 50 Ω |
| Temperatura pracy | Od -10°C do 80°C |

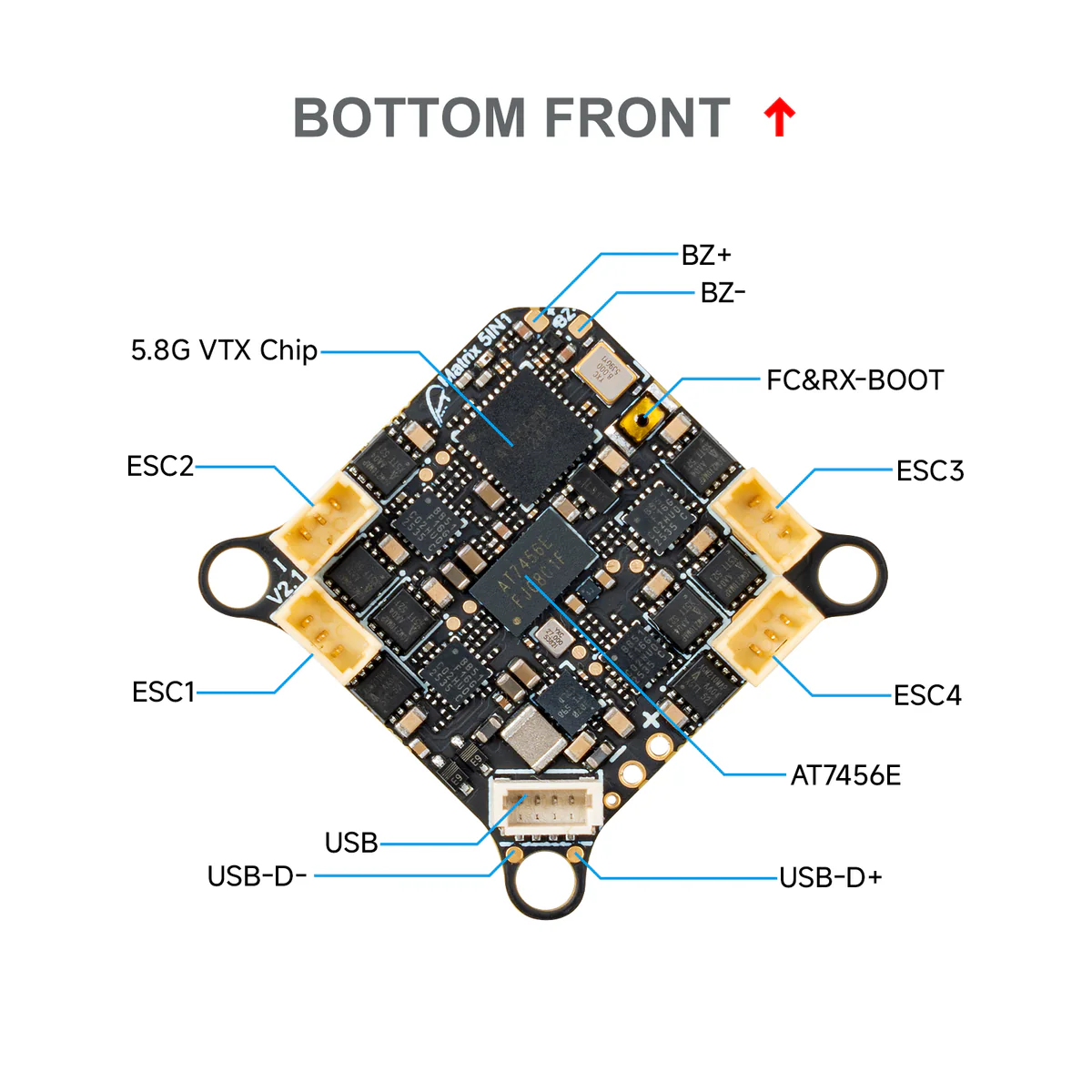

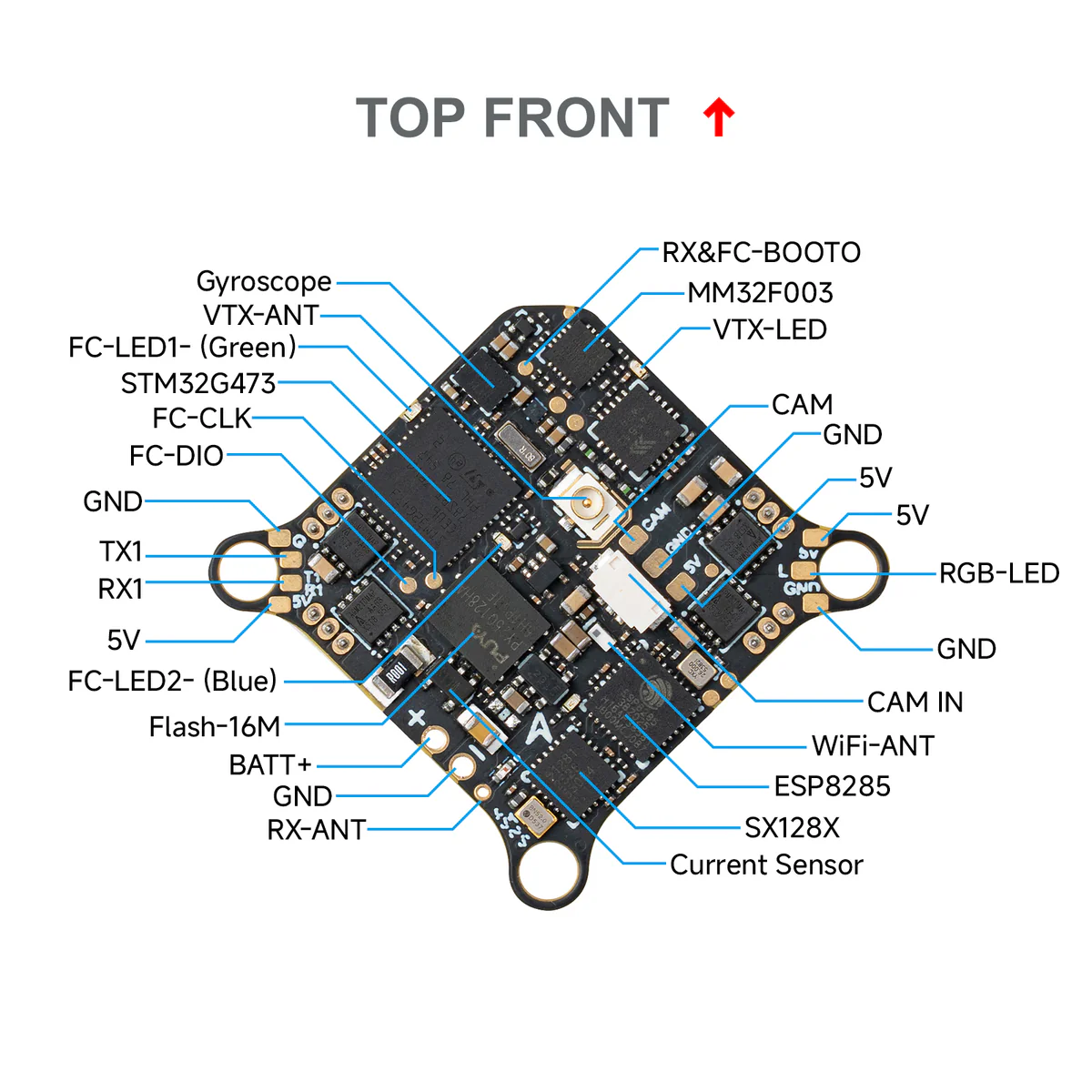

Diagram

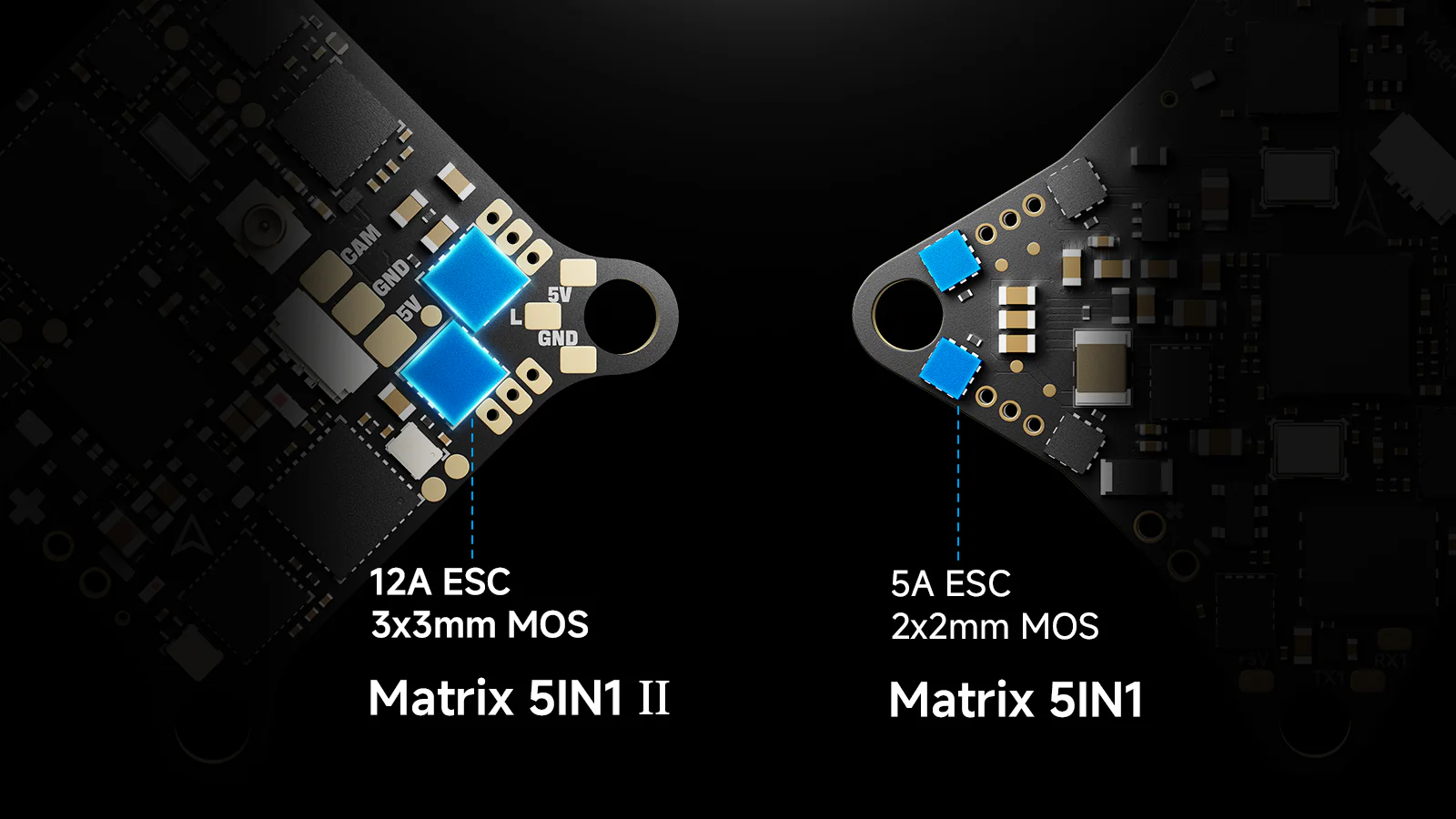

Ulepszony ESC 12A prądu ciągłego
BetaFPV Matrix 1S 5w1 V2 posiada znacznie mocniejszy regulator ESC niż poprzednia wersja. Producent zwiększył prąd ciągły z 5A do 12A, a prąd szczytowy do 18A.
Dzięki temu kontroler lepiej obsługuje nagłe skoki mocy w wymagających whoopach 1S. BETAFPV uzyskał ten wynik po testach oraz integracji 12 tranzystorów MOS bezpośrednio na płytce.
Pozłacane złącza silników poprawiają przewodność i stabilność zasilania. W rezultacie BetaFPV Matrix 1S 5w1 V2 zapewnia mocniejszy oraz bardziej responsywny napęd.

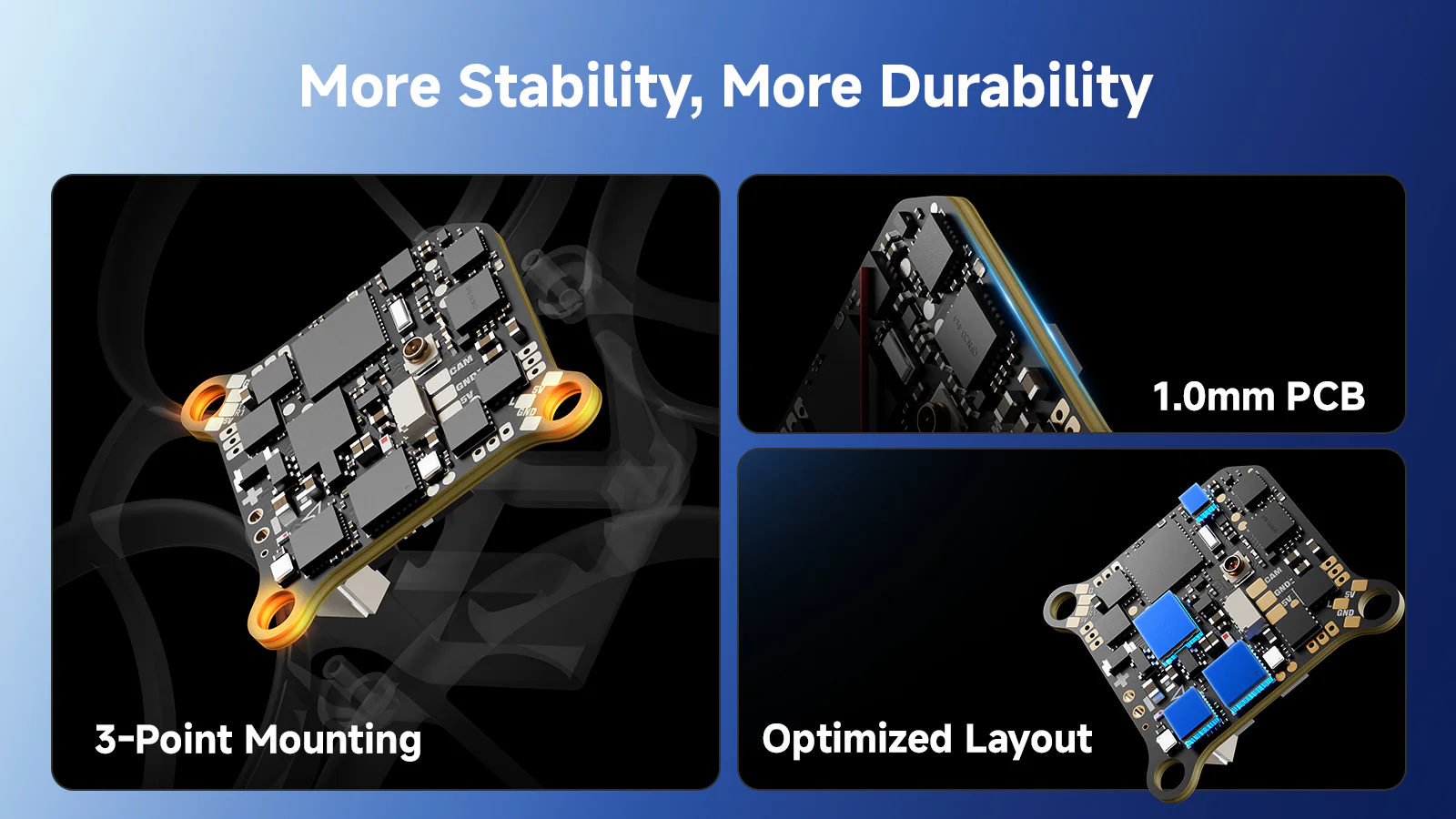

Wzmocniona konstrukcja i lepsza ochrona po upadkach
Producent opracował Matrix 1S 5w1 V2 na podstawie opinii społeczności FPV. Piloci zwracali uwagę na większą odporność kontrolera przy mocnych uderzeniach.
Nowa płytka wykorzystuje 3-punktowy system montażu. Dzięki temu konstrukcja lepiej amortyzuje siłę uderzenia podczas upadku.
Takie rozwiązanie zmniejsza naprężenia działające na kluczowe komponenty. Według BETAFPV może też obniżyć ryzyko uszkodzeń nawet o 80%.
Kontroler posiada również płytkę PCB o grubości 1,0 mm. Ponadto zoptymalizowany układ komponentów zwiększa jego niezawodność.
W rezultacie BetaFPV Matrix 1S 5w1 V2 lepiej znosi twarde lądowania oraz intensywne loty FPV.

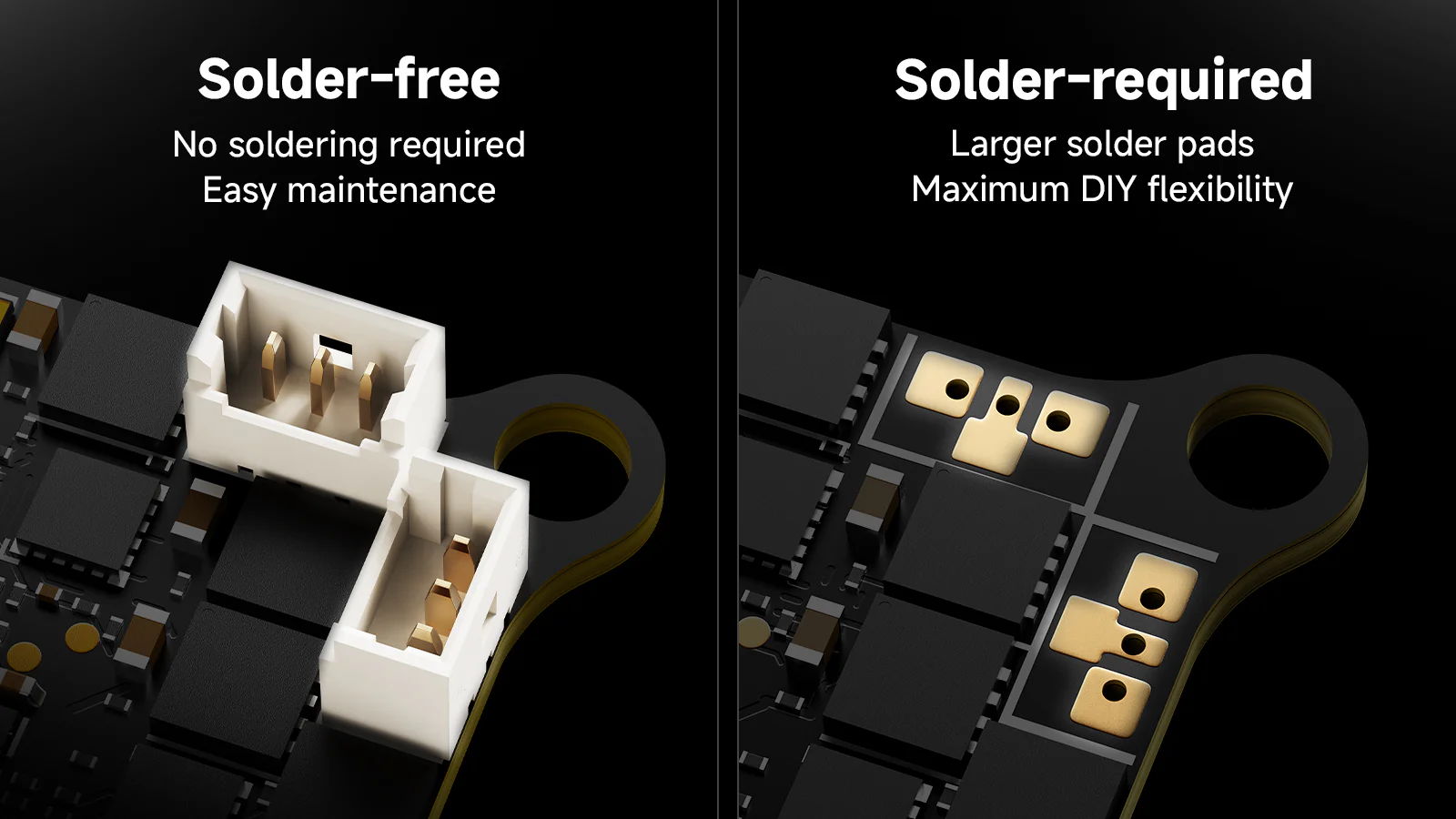

Dwie wersje: bez lutowania lub do lutowania
BetaFPV Matrix 1S 5w1 V2 występuje w dwóch wersjach: bez lutowania oraz do lutowania. Dzięki temu łatwo dopasujesz kontroler do swojego doświadczenia i typu budowy.
Wersja bez lutowania posiada fabrycznie zamontowane złącza silników oraz przewód zasilający. Dlatego pozwala szybko złożyć drona FPV bez dodatkowej pracy z lutownicą.
Wersja do lutowania zawiera w zestawie pozłacane złącza JST1.25 oraz przewód BT2.0 U. Ponadto daje większą swobodę przy niestandardowym okablowaniu.
Większe pady lutownicze ułatwiają bezpośrednie lutowanie przewodów. W rezultacie możesz ograniczyć wagę konstrukcji i lepiej dopasować build do własnych potrzeb.
Porównanie Matrix 5w1 II, Matrix 5w1 i Air 5w1
Wszystkie trzy kontrolery lotu korzystają z tego samego rdzenia MCU, OSD, RX oraz VTX.
BetaFPV Matrix 1S 5w1 V2 stanowi nową generację serii Matrix. Łączy trwałą płytkę o grubości 1,0 mm z większymi padami lutowniczymi.
Jednocześnie zachowuje bardzo niską wagę. W porównaniu z Air 5w1 waży tylko 0,16 g więcej.
Model wyróżnia się regulatorem ESC 12A prądu ciągłego oraz 18A prądu szczytowego. Ponadto posiada pozłacane złącza i 3-punktowy system montażu.
Dzięki temu zapewnia większą moc, lepszą przewodność i solidniejszą ochronę po uderzeniach. To świetny wybór do wydajnych buildów FPV 1S.
| Matrix 5w1 II | Matrix 5w1 | Air 5w1 | |
|---|---|---|---|
| Procesor MCU | STM32G473CEU6 | ||
| OSD | Betaflight OSD: AT7456E | ||
| Pamięć Blackbox | 16 MB | ||
| Odbiornik RX | Wbudowany Serial ELRS 2.4 GHz | ||
| Nadajnik VTX | Wbudowany 5.8 GHz, 48 kanałów, 400 mW | ||
| Grubość płytki PCB | 1,0 mm | 0,8 mm | |
| ESC | 1S, 12A | 1S, 5A | 1S, 5A |
| Złącze silnika | Pozłacane JST1.25 | JST1.25 | Brak |
| Waga bez anteny VTX | 4,13 g wersja bez lutowania 3,76 g wersja do lutowania | 3,92 g | 3,60 g |
Serial ELRS 2.4G RX
Odbiornik Serial ELRS 2.4G RX wykorzystuje protokół szeregowy Crossfire, czyli protokół CRSF. Służy on do komunikacji między odbiornikiem a płytką kontrolera lotu.
Dzięki temu odbiornik Serial ELRS 2.4G RX umożliwia aktualizację do ELRS V3.0. Nie wymaga to wgrywania firmware Betaflight do kontrolera lotu.
Aby wejść w tryb parowania, włącz i wyłącz zasilanie trzy razy.
- Podłącz i odłącz kontroler lotu trzy razy. Następnie upewnij się, że dioda RX szybko miga podwójnie. Oznacza to, że odbiornik znajduje się w trybie parowania.
- Upewnij się również, że moduł RF TX lub aparatura radiowa przechodzi w tryb parowania. W tym trybie moduł lub aparatura wysyła impuls parowania.
- Jeśli dioda odbiornika świeci światłem stałym, odbiornik został sparowany.
Odbiornik Serial ELRS 2.4G RX możesz aktualizować przez Wi-Fi lub przez Betaflight Serial Passthrough.
Poniżej znajdziesz sposób aktualizacji firmware odbiornika Serial ELRS 2.4G RX przez passthrough.
- Podłącz kontroler lotu FC do komputera. Następnie połącz się z ExpressLRS Configurator, a nie z Betaflight Configurator.
- Wybierz target: BETAFPV 2.4GHz AIO RX.
- Wgraj firmware, używając opcji BetaflightPassthrough w programie ExpressLRS Configurator.
Jak wgrać firmware przez Wi-Fi — instrukcja znajduje się tutaj.
Betaflight Firmware i CLI
Oficjalni deweloperzy Betaflight zalecają używanie żyroskopu w wersji 42688. Wiele problemów z układem ICM42688 naprawiono w wersji 4.5.3. Więcej informacji znajdziesz w dokumentacji wersji 4.5.3.
- Firmware FC: Betaflight_4.5.3_BETAFPVG473_V2. Pobierz firmware oraz plik CLI dump.
- Link referencyjny: https://github.com/betaflight/betaflight/releases/tag/4.5.3
Bluejay ESC Firmware
Oficjalni deweloperzy Betaflight zalecają używanie żyroskopu w wersji 42688. Wiele problemów z układem ICM42688 naprawiono w wersji 4.5.3. Więcej informacji znajdziesz w dokumentacji wersji 4.5.3.
Nie wgrywaj firmware w krótszych odstępach czasu. W przeciwnym razie może wystąpić ryzyko zablokowania pracy układu i spalenia kontrolera lotu.

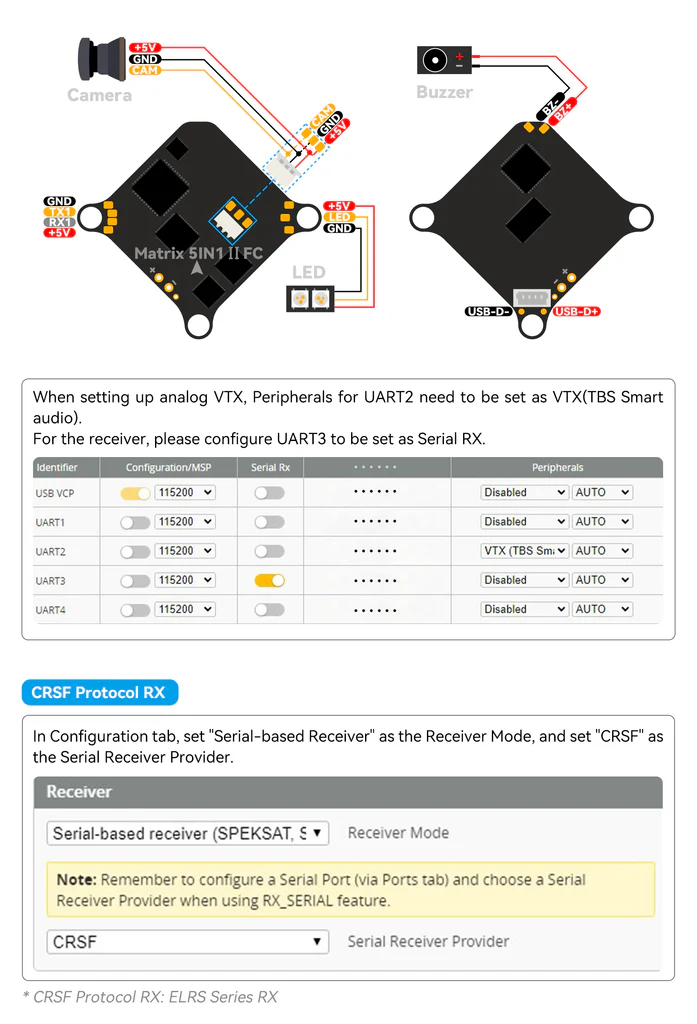

Jak korzystać z portów szeregowych, zintegrowanego odbiornika RX i nadajnika VTX
Pamiętaj, że domyślnie UART2 łączy się z VTX, a UART3 łączy się z RX.
Aby zwolnić port UART3, usuń rezystor.
Dodatkowo ten kontroler lotu posiada 2 kompletne, pełnofunkcyjne porty szeregowe.
Możesz ich użyć do podłączenia zewnętrznych odbiorników CRSF/SBUS, GPS, HD VTX lub innych urządzeń szeregowych.
Możesz odnieść się do poniższych zdjęć.
Zalecane części
| Drony | Air65 II, Air75 II, Meteor65 Pro, Meteor75 Pro |
| Ramy | Air65 Champion Frame, Air65 II Frame, Air75 II Frame, Meteor65 Pro Frame, Meteor75 Pro Frame |
| Silniki | 0702/0702SE Motors, 0802/0802SE Motors, 1102 Motors |
| Kamera | C03 Micro Camera |
W zestawie
Matrix 1S 5w1 II Brushless Flight Controller — wersja bez lutowania
| Ilość | Element |
| 1 × | Kontroler lotu Matrix 1S 5w1 II Brushless — wersja bez lutowania |
| 1 × | Adapter Type-C do SH1.0 |
| 1 × | Przewód adaptera SH1.0-4Pin |
| 1 × | Antena 5.8G |
| 4 × | Śruby samogwintujące M1.2×4 |
| 4 × | Śruby samogwintujące M1.4×5 |
| 4 × | Gumki amortyzujące |
Specyfikacja
FC
| Procesor (MCU) | STM32G473CEU6 |
|---|---|
| Żyroskop | ICM42622, ICM42688P, LSM6DSK320X, LSM6DSV16X |
| Black Box | 16 MB |
| OSD | Wbudowany BetaFlight OSD (Układ OSD: AT7456E) |
| VTX | 5.8 GHz, 48 kanałów, maks. 400 mW |
| Złącze | JST1.25 / BT2.0 / SH1.0-4Pin |
| Waga | 4,1 ± 0,1 g |
| BEC | 5V, Max. 3A |
| Porty UART | UART 1, UART 2 dla VTX, UART 3 dla RX, UART 4 |
| Oprogramowanie FC | Betaflight_4.5.3_BETAFPVG473_V2 |
| Otwory montażowe | 26 x 26 mm |
ESC
| Oprogramowanie ESC | A_X_5_96KHz_V0.19.hex dla BB51 Bluejay |
|---|---|
| Protokoły Dshot | DShot300, DShot600 |
| Prąd ciągły | 12 A ciągły, 18 A szczytowy |
| Zasilanie | Tylko 1S |
VTX
| Moc wyjściowa | 25/100/200/400/PIT |
|---|---|
| Częstotliwość | 5.8GHz, 48 kanałów, w tym Raceband: 5658~5917MHz |
| Wybór kanału | SmartAudio 2.0 |
| Typ modulacji | FM |
| Kontrola częstotliwości | PLL |
| Harmoniczne | Max -50dBm |
| Stabilność częstotliwości | ±100KHz (typ.) |
| Dokładność częstotliwości | ±200KHz (typ.) |
| Błąd nośnej kanału | ±1.5dB |
| Port anteny | 50 Ω |
| Temperatura pracy | -10℃ ~ +80℃ |
Gwarancja
| Producent | BetaFPV |
|---|---|
| Gwarancja | 30 dni |
